Produto IM1-22EX-T
Isolating switching amplifier
2-channel
Número do pedido: 7541232- 2 saídas do transistor
- Modo de saída ajustável (modo NA/NF)
- Circuitos de entrada monitorados relativamente a ruptura de fio/curto-circuito (comutável ON/OFF)
- SIL 2
- Isolamento galvânico completo
- Entrada com proteção contra inversão de polaridade
- ATEX, IECEx, UL, CFMUS, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO
- Instalação em zona 2
Dados gerais
| EAN | 4047101119695 |
| eCl@ss-Code (V5.1.4): | 27210121 -/- Amplificador de comutação isoladora |
| Número da tarifa aduaneira | 85437090990 |
| País de origem | DE |
| Peso | 157 g |
Dados técnicos
| Tipo de sinal | Entrada digital |
| Device type | Amplificadores de comutação isoladora |
| Versão Ex | sim |
| Aprovações | ATEX,IECEx,UL,cFMus,CSA,TR CU,NEPSI,KOSHA,TIIS,CCOE,INMETRO |
| Segurança funcional (SIL/PL) | SIL2 |
| Tensão nominal | Faixa de tensão universal |
| Number of channels | 2 |
| Saída digital | Saída do transistor |
| Conexão elétrica | 4 x blocos de terminais removíveis de 3 pinos, com proteção contra inversão da polaridade, conexão de parafuso |
| Grau de proteção | IP20 |
| Série do produto | IM |
Data Sheets
| German | 255 KB |
| English | 251 KB |
| French | 251 KB |
| Spanish | 252 KB |
| Czech | 253 KB |
| Dutch | 249 KB |
| Romanian | 250 KB |
| Russian | 272 KB |
| Polish | 252 KB |
| Chinese | 313 KB |
| Turkish | 252 KB |
Aprovação
| TÜV 04 ATEX 2553 | 231 KB |
| TÜV 06 ATEX 552968 X | 2656 KB |
| FM/CSA - IS-1.101 | 226 KB |
| IECEx - TUN 06.0006X | 234 KB |
| UL — IS-1.301 | 167 KB |
| KOSHA 13-AV4BO-0627X | 310 KB |
Arquivo CAD
Catálogo de produtos
Declaração SIL
Declaração de Conformidade da EU
EPLAN P8 elétrico
Folheto de tecnologia
Guia de início rápido
Manual de segurança
Panfleto de produtos
Acessórios de montagem
|
WM1 WIDERSTANDSMODUL
O módulo de resistência cumpre os requisitos para monitoramento de linha entre um contato mecânico e um processador de sinal TURCK. O circuito de entrada do processador de sinal é concebido para sensores de acordo com a norma EN60947-5-6 (NAMUR) e está equipado com uma função de verificação de ruptura de fios e de curto-circuito. |
0912101 |
|

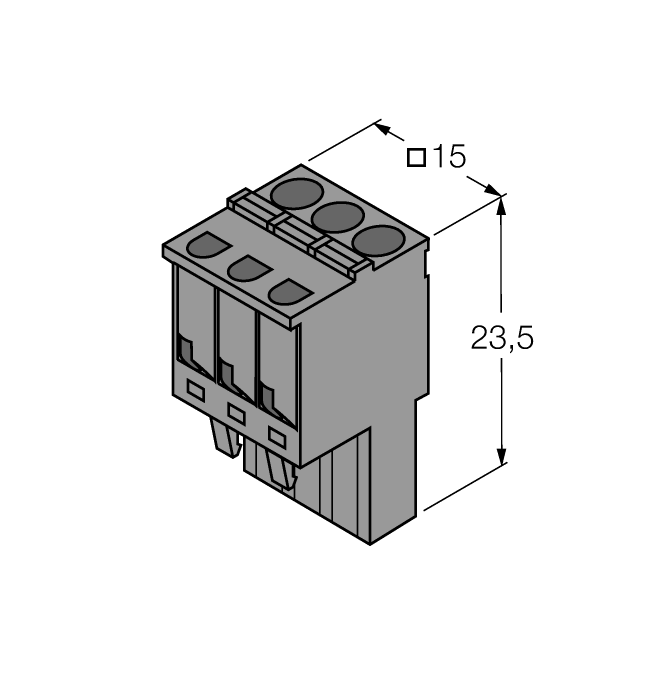

IM-CC-3X2BU/2BK
Cage clamp terminals for IM modules (Ex-devices with 18 mm overall width); includes: 2 pcs. 3-pin blue terminals and 2 pcs. 3-pin black terminals. |
6900475 |
