Controle de máquina de processamento de imagem com BL20 Codesys Gateway
Os sistemas de processamento de imagem da unidade PALC da ISW utilizam o gateway BL20 programável da Codesys da Turck, que verifica códigos de matriz de dados e texto simples
Os sistemas de processamento de imagem avançados fabricados pela empresa alemã Industrielle Sensorsysteme Wichmann GmbH (ISW) são utilizados em todos os setores da indústria. Nas máquinas da série de unidades PALC, o gateway BL20 programável Codesys da Turck processa os sinais de diferentes sensores e dispositivos, operando como um PLC e coordenando as funções dos subsistemas. A programação simples e as dimensões ideais para esta aplicação foram alguns dos fatores chave na escolha do sistema BL20.
A unidade PALC (Controlador de Linha de Agregação de Embalagem) é basicamente usada no setor farmacêutico. Em sua aplicação padrão, a máquina marca uma caixa dobrada com um número de série único, dados específicos do produto e código de matriz de dados. Em seguida, verifica a qualidade da impressão. Isso é necessário para garantir a leitura do cliente final (Isto é, na farmácia).

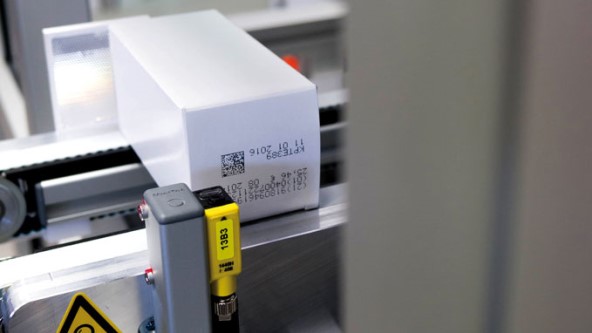

A unidade PALC consiste em uma correia transportadora que alimenta as caixas dobradas para uma câmera com um sistema de iluminação. Um sensor fotoelétrico na entrada inicia o acionamento para o processo de impressão e medição. Isso é combinado com outro sinal de um encoder rotativo no motor, que aciona a impressora e a câmera no momento certo. A câmera verifica a qualidade da impressão com base em seus parâmetros. Se o resultado da impressão não combinar com os valores-alvo, um bocal de ar comprimido sopra essa caixa dobrada da correia transportadora para uma calha de rejeitos. Outro sensor fotoelétrico aciona o bocal de ar comprimido para soprar as caixas ruins (NOK) da correia para a calha de rejeitos.
Fácil Manuseio
Ambos os sensores fotoelétricos são da Banner Engineering, parceira da Turck para soluções. A simplicidade do sistema também é seu diferencial. "Não tivemos que ensinar o sistema ou fazer qualquer coisa semelhante. O sensor fotoelétrico é ajustado ao refletor, qualquer rejeição de primeiro plano ou fundo é desnecessária aqui", afirma Tobias Wichmann. O sensor de ar comprimido da Turck (M12E-VP44X-H1141), que está localizado na unidade de manutenção do bocal de ar comprimido e monitora o ar comprimido presente conforme exigido, também proporciona fácil manuseio.
Gateway Codesys como PLC
"O PLC é o coração do sistema", afirma o representante da ISW Wichmann. Neste caso, é o gateway programável BL20 da Turck que manuseia a tarefa de controle. "Todos os sinais vêm juntos no PLC e são processados: os sinais do IPC, os sensores, sinais de acionamento, sinais da inspeção da câmera e monitor de ar comprimido e mais", continua Wichmann. "O gateway BL20 programável Codesys da Turck possui exatamente as dimensões certas para esta tarefa. Naturalmente, os PLCs de grandes fabricantes também poderiam lidar com esta tarefa, mas isso seria desnecessariamente caro e complexo. Outro benefício foi o fato de que já tínhamos experiência com a Codesys na companhia e podíamos programar nossa solução rapidamente com o BL20. A escolha de um controlador adequado para o PALC foi fácil de ser feita". A comunicação entre o PC industrial e o gateway é implementada via conexão de internet TCP/IP.
