IO-Link na produção de Escapamentos

A automação de uma linha de produção para sistemas de exaustão permite que a Turck demonstre a flexibilidade de seu gateway multiprotocolo BL20 em conjunto com os módulos de expansão de I/Os digitais TBIL em IO-Link

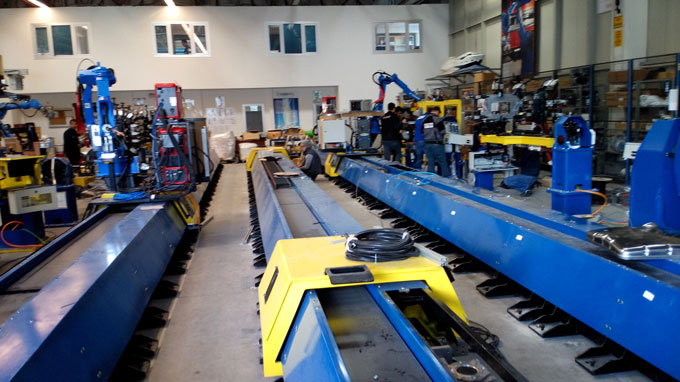

O integrador de sistemas Teknodrom Robotik ve Otomasyon construiu uma linha de produção na Turquia para um dos principais fabricantes de sistemas de exaustão. O maior desafio no projeto foi fornecer o nível de flexibilidade necessário para a linha, que precisava de uma tecnologia de automação variável, particularmente robusta e resistente a EMI, devido às aplicações de soldagem no local. Na busca de um fornecedor, a empresa encontrou a Turck com seu extenso portfólio de sensores, tecnologia de conexão e sistemas de I/O que poderiam facilmente atender às demandas exigidas, não apenas devido à funcionalidade I/O-Link fornecida.

  • Solução sob medida: IO-Link, Ethernet multiprotocolo e I/Os para dados de entradas e saídas

  • A flexibilidade foi o maior desafio no planejamento da nova linha de produção de silenciadores de escape

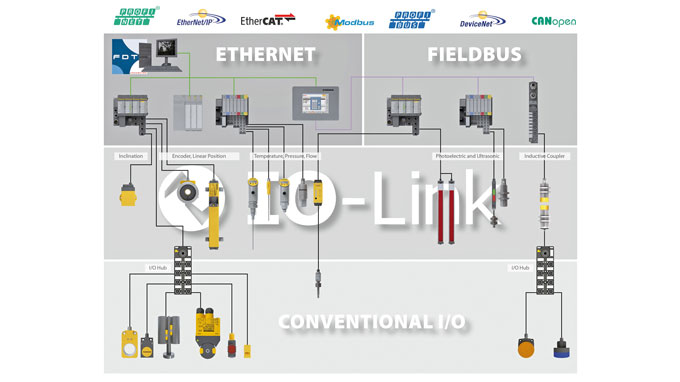

  • O portfólio IO-Link da Turck varia de sensor desde a tecnologia de conexão à soluções de I/O

Um dos principais fabricantes de sistemas de exaustão escolheu o sistema I/O modular BL20 da Turck para fornecer uma solução I/O altamente flexível. Uma característica especial da nova linha de produção é o fato de que os sistemas de fieldbus precisam se comunicar com diferentes controladores - um campo de aplicação ideal para o sistema BL20 IP20 I/O modular da Turck. Os gateways multiprotocolo Profinet, EtherNet/IP e Modbus TCP permitem a conexão de diferentes tipos de sinais para o controlador. O integrador de sistemas Teknodrom Robotik ve Otomasyon foi responsável pela instalação e integração de toda a solução de automação. A Teknodrom falou com a Turck sobre os requisitos de sensor e I/O para a nova linha de produção já em fase de projeto.

IO-Link assegura uma produção eficiente

O usuário se beneficia enormemente com a flexibilidade da rede IO-Link oferecida para os requisitos deste sistema. Os gateways BL20-4IOL da Turck com módulos mestre IO-Link e os distribuidores IP67-TBIL em IO-Link fornecem até 16 sinais de comutação do campo para o painel de controle através de um único cabo de quatro fios. O TBIL funciona como um escravo IO-Link, trazendo 16 sinais para o mestre IO-Link no gateway BL20. Isso reduz consideravelmente o esforço de fiação e os erros da mesma. A utilização de distribuidores passivos com cabos multipolares é uma alternativa mais demorada e também mais cara.

Flexibilidade com IO-Link

Outro benefício do IO-Link na linha de produção torna-se evidente quando se modificam diferentes ferramentas: "Os dispositivos de fixação dos produtos devem ser trocados frequentemente na planta. Os módulos IO-Link para BL20 oferecem aqui um elevado nível de flexibilidade. Durante a instalação, podemos simplesmente adaptar o sistema BL20 e adicionar mais sinais ou reduzi-los. "Com cada expansão adicional ou melhoramento da planta nós nos beneficiamos dessa flexibilidade", diz Selim Çağatay, o técnico de controle responsável pelo integrador de sistemas.

Eficiência através do módulos IP67 descentralizados

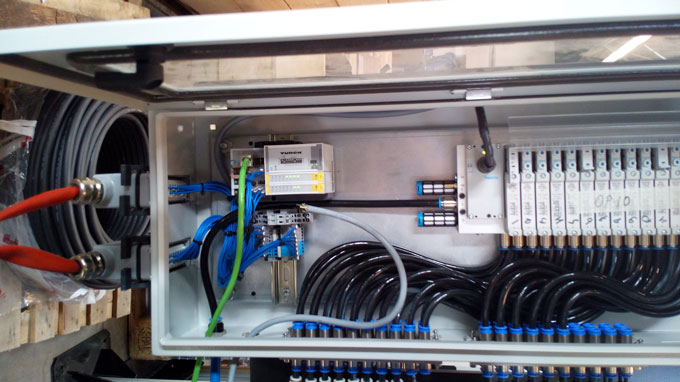

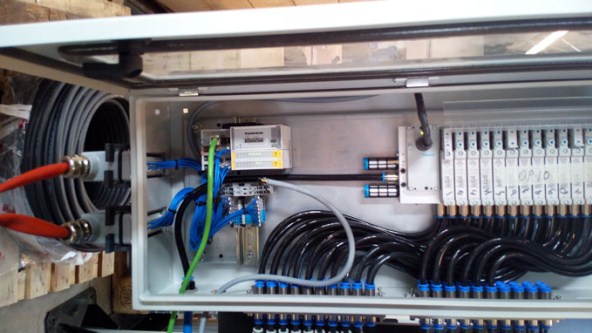

Mesmo nas linhas de produção com solda MIG (gás inerte de metal), a solução inteligente IO-Link é significativamente mais simples, mais rápida e mais econômica de implementar do que sistemas convencionais como distribuidores passivos ou caixas de passagem, o que contribui de forma significativa para a garantia da qualidade. Todos os sinais são coletados através dos distribuidores TBIL IP67 I/O da Turck e então encaminhados para o sistema BL20 através de uma única linha de quatro fios. O IO-Link principal e o gateway multiprotocolo lidam com a comunicação adicional com os controladores via Ethernet. Graças à transmissão digital IO-Link, o usuário economiza na instalação pois não precisa utilizar cabos blindados e outras medidas EMC.
