Medição do ângulo em um pulverizador de campo

Os encoders sem contato rotativos aumentam a confiabilidade dos pulverizadores de campo graças à alta resistência a choques e vibrações

Ao aplicar agentes de proteção em colheitas, os braços dos pulverizadores de campo sempre devem estar no ângulo correto. Para mover os braços de pulverização de forma dinâmica e sem problemas, os sensores de posição linear medem permanentemente os ângulos de abertura ao dobrar. Como o campo só pode ser pulverizado em um curto período de tempo, a disponibilidade constante da máquina é particularmente importante.

Seus benefícios

  • Encoders sem contato rotativos para detecção de posicionamento livre de desgaste e à prova de falhas da barra de pulverização
  • Alojamento extremamente compacto e princípio de utilização sem ímãs permitem a instalação em estruturas de aço confinadas
  • Alta compatibilidade eletromagnética garante operação contínua e livre de interferências

Medição de ângulo sem contato e sem desgaste

Os encoders sem contato rotativos RI360P1-QR20 operam completamente sem desgaste. Devido à distância entre o sensor e o elemento de posicionamento, a detecção exata do ângulo é garantida à prova de falhas, mesmo sob altas cargas de choque e vibração. O codificador também oferece imunidade EMC particularmente alta e é protegido contra interferências conduzidas, o chamado despejo de carga. O dispositivo também é protegido contra sal marinho, mudanças rápidas de temperatura, bem como diesel e querosene.

Graças ao modo de funcionamento indutivo livre de ímãs, o encoder IP68 / 69K também pode ser montado dentro do invólucro de metal do eixo de direção. Isso permite que o operador da máquina realize uma operação controlada e um giro preciso no campo.

O sensor de ângulo Turck QR20 é o resultado de muitos anos de know-how da indústria e cooperação com os principais fabricantes de máquinas agrícolas.

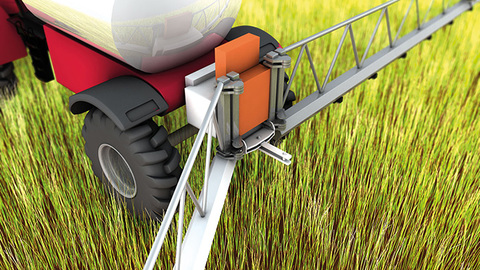

  • The contactless angle sensor measures the position of the sprayer boom

  • Turck QR20: Robust and wear-free position detection in IP68/69K

  • QR20 inductive angle sensor for precise measurement of the spray arm angle
