Controle RFID para conexões de tubos em áreas Ex

Leitor HF encapsulado identifica conexões diretamente na Zona Atex 1/21 e transfere dados para módulos de E/S na Zona 2/22



Na indústria farmacêutica, conexões incorretas ou vazamentos de substâncias podem ter sérias consequências para a segurança das instalações, a qualidade do produto e a saúde dos colegas de trabalho. Por exemplo, se ácido for inserido no tanque errado, isso representa um alto risco de perigo ou prejuízo econômico. Portanto, para garantir a conexão correta entre um tubo e o ponto de conexão correspondente, a Turck oferece uma solução completa de RFID de HF na Zona 1/21. Somente quando o leitor/gravador detecta o tubo correto, o sinal de abertura é emitido para a válvula e a bomba. Graças à tecnologia RFID, também é possível transferir e verificar informações como lote, data, horário e o estado de limpeza da mangueira.

Seus Benefícios

  • Melhor segurança da planta: as válvulas só se abrem quando as conexões corretas dos tubos são identificadas corretamente
  • Padrão de alta qualidade: identificação e documentação confiável de pré-produtos e produtos intermediários
  • Rastreamento completo: rastreabilidade completa dos produtos por meio do uso abrangente de RFID
  • Proteção contra manipulação: correspondência de dados RFID específicos em vez de detecção de código binário indutivo

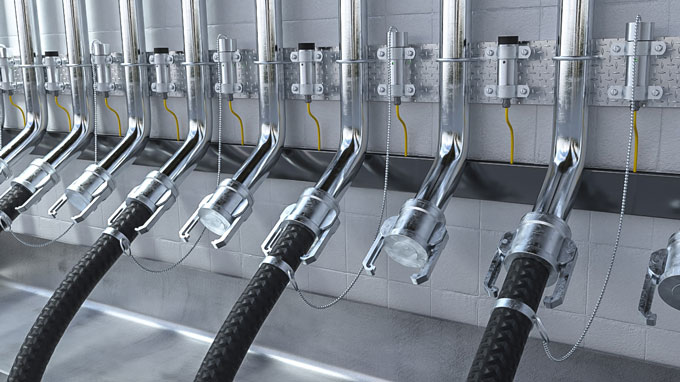

  • A antena TN-R42/TC-EX detecta tags RFID incorporadas em tampas.

  • A corrente é projetada para que a tampa com o tag possa ser encaixada na antena correspondente

  • O sistema modular BL20 da Turck processa os dados do leitor RFID

Leitor RFID na área Ex

O leitor de RFID HF encapsulado TNR42/TC-EX da Turck permite o uso na área perigosa (Zona 1/21). Para verificar a conexão correta, ele detecta em um acoplamento de tubos a etiqueta fixada na extremidade do tubo. Para isso, a antena de leitura/gravação roteia os dados obtidos da interface aérea através de cabos de 50 metros de comprimento ou mais para as interfaces RFID IP67 da Turck, TBEN-S ou TBEN-L. Comparado com os leitores de RFID à prova de chama para a Zona 1, o TN-R42/TC-Ex é significativamente mais fácil de instalar devido ao seu design compacto. No entanto, sua interface opera da mesma forma que uma antena de leitura/gravação padrão para a área segura.

Transferência de dados via Ethernet multiprotocolo

As interfaces do Módulo de Bloco podem ser aprovadas para a Zona 2/22 com gaiolas protetoras especiais e podem ser instaladas diretamente na máquina sem um armário de controle. A tecnologia multiprotocolo da Turck permite a transferência de dados para o sistema de controle através de três protocolos Ethernet - Profinet, EtherNet/IP e Modbus TCP.

Etiquetas RFID específicas para a aplicação

Diferentes tipos de etiquetas adaptadas às necessidades específicas da aplicação estão disponíveis, incluindo uma variante de vidro. Etiquetas RFID também podem ser embutidas diretamente em uma tampa de metal ou fixadas com um clipe.
