Inclinômetro acelera o alinhamento da plataforma

O inclinômetro com tecnologia de fusão melhora o alinhamento da plataforma nas máquinas de sopro de moldagem.

A escolha entre MEMS e giroscópios sempre foi um dilema na indústria. No entanto, os desenvolvedores do inclinômetro B2NF optaram por unir o melhor dos dois mundos. Ao combinar esses métodos de medição, o sensor oferece sinais mais rápidos, mesmo em ambientes com vibrações intensas.

Isso se traduz em melhorias significativas no alinhamento da plataforma em máquinas de sopro de moldagem, como demonstrado em nosso exemplo de aplicação. Essa abordagem inovadora abre portas para maior eficiência e precisão em diversas aplicações industriais.

Seus benefícios

Velocidades de processo mais rápidas graças ao sinal de sensor dinâmico
Maior disponibilidade da planta graças à exclusão da inclinação da plataforma
Montagem precisa sem dispositivos adicionais graças ao nível de bolha LED integrado
Monitoramento de status integrado usando IO-Link

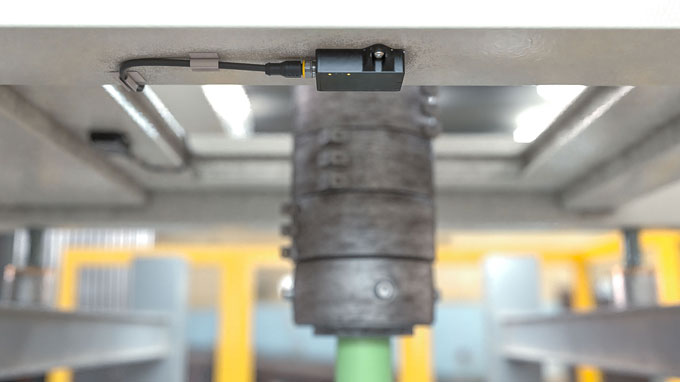

Plataformas de máquinas de moldagem precisam de alinhamento preciso para qualidade ótima.
Acionamentos de fuso sofrem deriva térmica e o B2NF evita inclinação.
A posição do LED ajuda instalação confiável antes do IO-Link mestre.

Nas máquinas de sopro, as plataformas nas quais a peça é soprada precisam ser elevadas ou abaixadas durante as trocas de produtos. Para esse fim, são geralmente utilizados acionamentos de fuso. No entanto, o desvio de temperatura pode causar variações na trajetória dos fusos. Nesse caso, um inclinômetro na plataforma da peça ajuda a garantir o alinhamento horizontal e, assim, evitar inclinações dispendiosas da plataforma.

A tecnologia de fusão permite a medição de inclinação com dinâmica incomparável

Ao contrário de inclinômetros alternativos, o Turck B2NF pode emitir um sinal com alta dinâmica e precisão, apesar de vibrações e choques. O sensor alcança isso por meio da fusão de dois sinais de sensores: ele combina uma célula de medição MEMS clássica com um giroscópio — uma combinação comum em smartphones e drones. O resultado são sinais mais precisos que são emitidos mais rapidamente. Isso é possibilitado pela ausência de filtros de sinal, geralmente em detrimento da dinâmica.

Velocidades de deslocamento mais elevadas = maiores taxas de ciclo

Até agora, muitos construtores de máquinas limitaram as velocidades de deslocamento das plataformas devido à fraca dinâmica dos inclinômetros. Com o inclinômetro de fusão, agora também é possível usá-lo em laços de controle rápidos para nivelamento dinâmico da plataforma.

Interface IO-Link mais rápida

O sensor emite seu sinal via IO-Link-COM3 – a versão mais recente e mais rápida da interface digital. Informações adicionais sobre as horas de operação do sensor ou sua temperatura ambiente também podem ser emitidas via IO-Link. Essas informações ajudam a monitorar permanentemente o status da máquina em termos de sistemas de monitoramento de condição.

LED para instalação simplificada

Os inclinômetros muitas vezes ainda não estão totalmente configurados no mestre IO-Link quando são montados. Anteriormente, o sensor tinha que ser montado usando um nível ou seu sinal era posteriormente ajustado para zero pelo controlador. O B2NF possui um nível de LED patenteado, que, assim que é alimentado com energia, indica a posição horizontal do sensor com base na frequência de piscagem.
