Gestão de montagem com uma conexão MES direta

O controlador lógico de campo TBEN-S com ARGEE controla os parâmetros de montagem conforme definido pelo MES e, assim, alivia a carga no CLP central

Os sistemas de assistência que suportam funcionários em produção manual garantem um alto grau de qualidade e montagem sem erros, sem a necessidade de treinamento demorado. Esses sistemas de assistência, no entanto, exigem integração perfeita nos processos de produção manual para não reduzir a produtividade.

Como alcançar alta produtividade apesar da grande variedade?

O parceiro de vendas espanhol da Turck, Elion, apoiou seus clientes no desenvolvimento desse tipo de sistema de assistência. A característica especial é que o módulo de I/O TBEN-S atua como um controlador lógico de campo que controla os parâmetros de produção por si próprio, em vez de um CLP.

Seus benefícios

Tempos de ciclo rápidos, apesar das frequentes mudanças de produto, graças ao armazenamento de parâmetros no controlador de borda (ARGEE)
Economia de custos devido à baixa utilização dos recursos do CLP
Redução dos custos de armazenamento e engenharia, uma vez que o mesmo sistema pode ser usado em três redes Ethernet diferentes
Alta disponibilidade graças à substituição de dispositivos plug & play

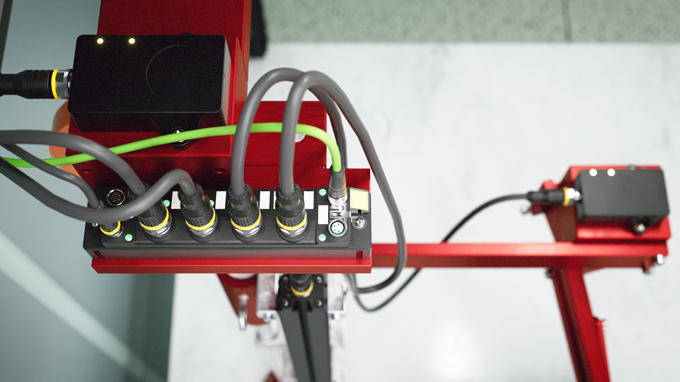

O TBEN-S atua como um edge controller no sistema de assistência.
O módulo de I/O TBEN-S fornece os parâmetros da variante de produto relevante para os sensores.
O elemento de posicionamento do sensor angular é protegido pela carcaça do sensor

A câmera se comunica com o CLP via Profinet. O módulo de I/O, em seguida, controla a execução correta das etapas de montagem do pantógrafo com base nesta identificação de tipo de produto.

O pantógrafo garante a qualidade do produto

O pantógrafo garante, de acordo com o sistema de sensores, que as etapas de montagem da chave de fenda pneumática sejam realizadas nas posições corretas e com o torque correto. A chave de fenda é habilitada, por sua vez, pelo CLP. Um grande benefício aqui é o fato de o módulo de I/O também se comunicar como uma unidade de controle descentralizada com o CLP via Profinet, com o MES via MQTT e com o controlador da chave de fenda pneumática via Modbus TCP.

Controlador lógico campo economiza recursos do CLP

O TBEN-S não opera apenas como um módulo de I/O, mas, como um controlador de lógica de campo diretamente no campo, também executa tarefas de controle que, de outra forma, seriam tratadas pelo CLP. Isso alivia a carga do CLP e permite tempos de ciclo mais curtos.

Um sistema para todos os sistemas de controle

Outra vantagem é a capacidade multiprotocolo dos módulos de I/O. O mesmo sistema é, portanto, adequado para usuários com diferentes redes Ethernet - independentemente de o cliente usar um controlador baseado em Profinet, Ethernet/IP ou Modbus TCP.

Controlador lógico para mudanças rápidas de produto

Os conjuntos de parâmetros dos dispositivos são armazenados no mestre IO-Link no modo de armazenamento de dados. O controlador de lógica de campo ARGEE da Turck aplica diferentes parâmetros aos sensores, dependendo do tipo de produto e os grava no mestre IO-Link. Essa solução é muito mais rápida do que a alternativa, na qual uma configuração modificada teria que ser carregada por meio de uma IHM com cada mudança de tipo de produto. Um benefício útil adicional é o fato de que um dispositivo com defeito pode ser facilmente substituído por um dispositivo idêntico. A montagem pode ser retomada sem interrupções.
