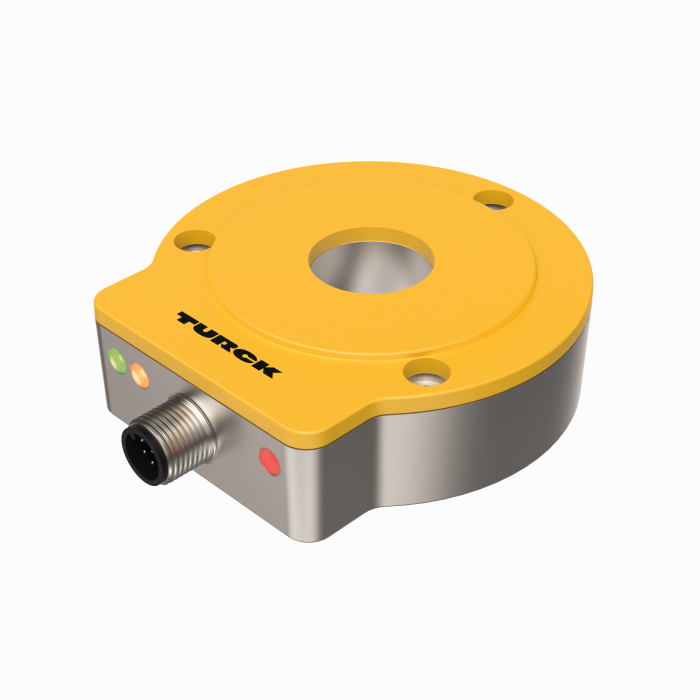

Produto RI360P0-QR24M0-HESG25X3-H1181
Codificador Sem Contato
SSI
Linha Premium
Número do pedido: 1590905- Compacto, estrutura resistente
- Diversas possibilidades de montagem
- Status exibido via LED
- Elemento de posicionamento e anel de alumínio não incl.
- Saída SSI
- 25 bit, codificado cinza
- Intervalo de relógio SSI: 62.5 KHz … 1 MHz
- Único ou multi-turnos, comprimento do quadro de dados e codificação bit parametrizável via PACTartigo
- Configurações padrões: Turno único bit 0 …Bit 15, Multi-turnos bit 16…Bit 21, Status Bit 22…Bit 24
- Ponto zero, modo operacional sinc./assinc. ajustável via Easy Teach
- Compatível com todos os principais SSI padrões
- Em modo sinc., jitter < 5 µs exigido no lado mestre
- Imune à interferência eletromagnética
- 15…30 VCC
- Macho M12 x 1; 8 pinos
Dados gerais
| EAN | 4047101544718 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Codificador, absoluto |
| Número da tarifa aduaneira | 90318080000 |
| País de origem | DE |
| Peso | 340 g |
Dados técnicos
| Linha do codificador | Premium-Line |
| Tecnologia | Sem contato |
| Tipo saída | Semi multiturnos absoluto |
| Tipo de eixo | Eixo oco |
| Diâmetro do eixo D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

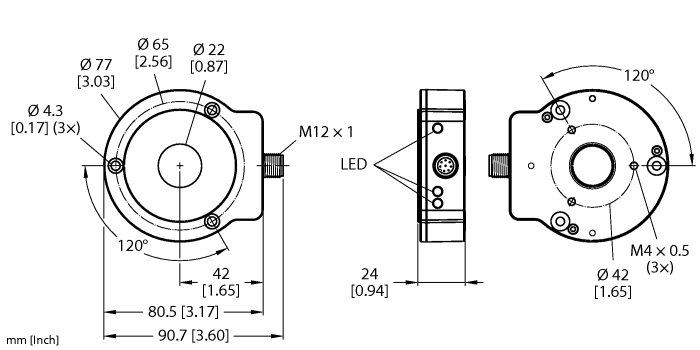

| Tamanho de construção | 81 x 78 x 24 mm |
| Tipo da flange | Flange sem elemento de montagem |
| Intervalo de medição | 0…360° |
| Tensão operacional | 15…30 VCC |
| Protocolo de comunicação | SSi |
| Conexão elétrica | Conector, M12 × 1 |
| Material do corpo | Metal/plástico, ZnAlCu1/PBT-GF30-V0 |
| Temperatura ambiente | -25…+85 °C |
| Grau de proteção | IP68/IP69K |
