Produto TBEN-S2-4IOL
Módulo E/S Multiprotocolo Compacto para Ethernet
4 canais IO-Link master
4 canais digitais universais PNP, 0,5 A, diagnóstico de canal
Número do pedido: 6814024- Dispositivo PROFINET, dispositivo Ethernet/IP, Modbus TCP server, CC-Link IE campo básico
- Interruptor Ethernet integrado
- Compatível com 10 Mbps/100 Mbps
- 2 × conexões fieldbus Ethernet M8, 4 pinos
- Redundância do sistema PROFINET S2
- Carcaça reforçada de fibra de vidro
- Testada contra choques e vibrações
- Sistema eletrônico com módulos totalmente encapsulados
- Graus de proteção IP65, IP67, IP69K
- Conector M8 macho 4 pinos para fonte de alimentação
- Grupos de tensão galvanicamente isolados
- ATEX Zona 2/22
- CCC-Ex
- Portas M12 para IO-Link Master, 5 pinos
- IO-Link Protocolo 1.1
- ARGEE Programável
Dados gerais
| EAN | 4047101309256 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Módulo I/O digital (periferia) |
| Número da tarifa aduaneira | 85176200000 |
| País de origem | DE |
| Peso | 213 g |
Dados técnicos
| Protocolo de rede | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Campo Básico |
| Tipo de sinal | IO-Link, Saída digital, Entrada/saída digital, Entrada digital |
| Tecnologia de conexão | M12 |
| Tipo de dispositivo | Módulo de E/S, Estação compacta, Controlador Lógico de Campo (ARGEE) |
| Taxa de transmissão de fieldbus | 10/100 Mbps |
| Tecnologia de conexão de fieldbus | 2 x M8, 4 pinos |
| Temperatura ambiente | -40…+70 °C |
| Grau de proteção | IP65/IP67/IP69K |
| Homologações | ATEX Zona 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 463 KB |
| English | 460 KB |
| French | 462 KB |
| Spanish | 451 KB |
| Czech | 463 KB |
| Dutch | 461 KB |
| Romanian | 462 KB |
| Russian | 329 KB |
| Polish | 464 KB |
| Chinese | 553 KB |
| Turkish | 464 KB |
Aprovação
Arquivo CAD
Arquivo de configuração
Catálogo Geral
Declaração do fabricante
Folheto de tecnologia
Instruções de uso
Lista de acessórios
Manual
Panfleto de produtos
| Sistemas de E/S multiprotocolo para Ethernet | 445 KB |
| Módulos de E/S multiprotocolo com IO-Link Client | 795 KB |
Software
Visão geral do produto
Acessórios de montagem
|

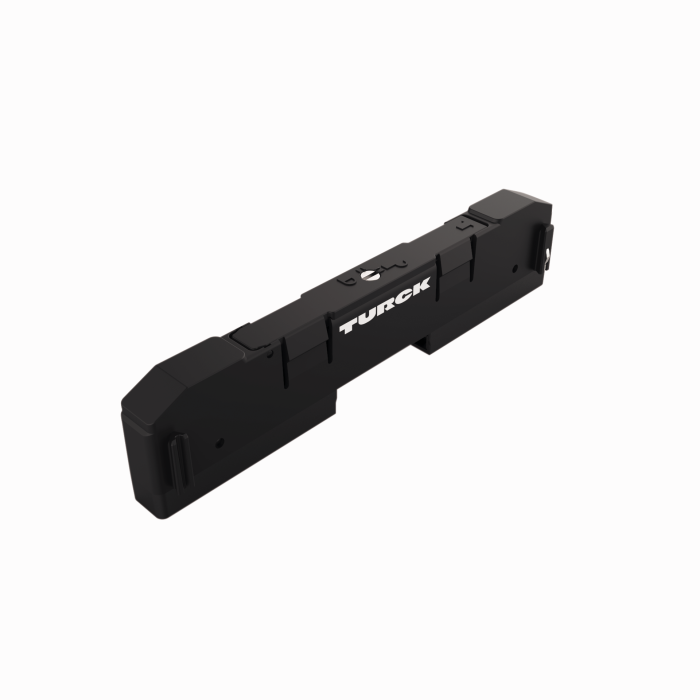

TBNN-S0-DRS-01
Adaptador para montar Grupos de Módulos TBEN-S em um DIN Rail |
6814040 |
|

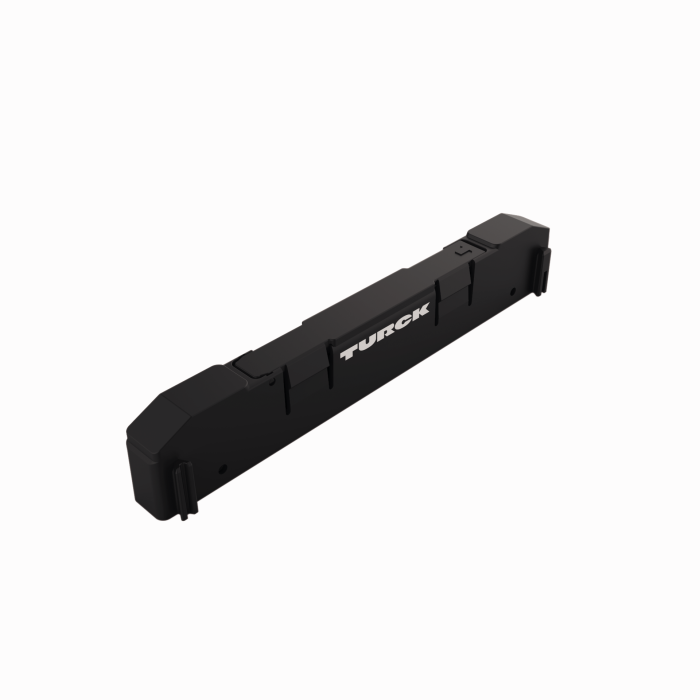

TBNN-S0-STD-01
Adaptador para montar Grupos de Módulos TBEN-S em placa de montagem |
6814043 |
|
TB-SG-S
Estrutura protetora para módulos de E/S em bloco TBEN-S para uso em Zona ATEX 2/22 |
100014866 |
