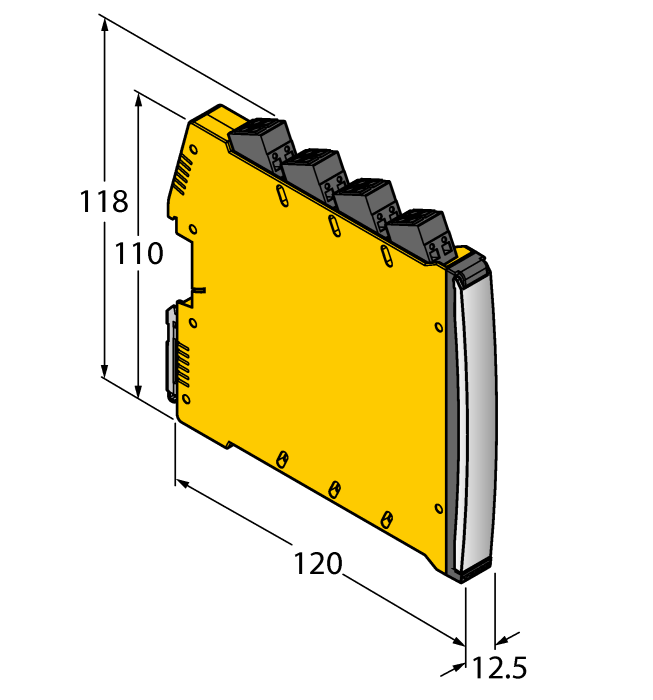

Produto IMX12-DO01-2U-2U-PR/24VDC/CC
Válvula solenoide
2-channel
Número do pedido: 7580106- Circuitos de saída monitorados relativamente a ruptura de fio e curto-circuito
- Isolamento galvânico completo
- Entrada com proteção contra inversão de polaridade
- Terminais removíveis com mola de aperto
- Ponte de alimentação (conector incluído na entrega)
- ATEX, IECEx, cUL, cFM, INMETRO, NEPSI, Kosha, TIIS
- Uso em Zona 2
- SIL 2
Dados gerais
| EAN | 4047101311464 |
| eCl@ss-Code (V5.1.4): | 27049002 -/- Alimentação CC |
| Número da tarifa aduaneira | 85371098990 |
| País de origem | DE |
| Peso | 161 g |
Dados técnicos
| Tipo de sinal | Saída digital |
| Device type | Módulo de controle de válvulas |
| Versão Ex | sim |
| Aprovações | ATEX |
| Segurança funcional (SIL/PL) | SIL2 |
| Tensão nominal | Ponte de Alimentação 24 VCC |
| Number of channels | 2 |
| Saída digital | Sinal de corrente/tensão limitada |
| Variante de conexão | Ponte de alimentação com sinal coletivo de falha |
| Conexão elétrica | Terminais removíveis com mola de aperto, 2 pinos |
| Grau de proteção | IP20 |
| Série do produto | IM(X)12 |
Data Sheets
| German | 349 KB |
| English | 346 KB |
| French | 347 KB |
| Spanish | 348 KB |
| Czech | 348 KB |
| Dutch | 345 KB |
| Romanian | 347 KB |
| Russian | 371 KB |
| Polish | 349 KB |
| Chinese | 413 KB |
| Turkish | 348 KB |
Aprovação
| TÜV 14 ATEX 149780X | 1298 KB |
| CFMus- 0015X | 644 KB |
| IECEx - TUN 15.00017X | 2446 KB |
| UL - IS-1.314 | 180 KB |
| NEPSI - GYJ15.1427 IMX12-DO | 671 KB |
| Kosha - 16-AV4BO-0220X | 636 KB |
Catálogo de produtos
Declaração de Conformidade da EU
EPLAN P8 elétrico
Folheto de tecnologia
Guia de início rápido
Instruções de uso
Manual de segurança
Panfleto de produtos
Acessórios de montagem
|

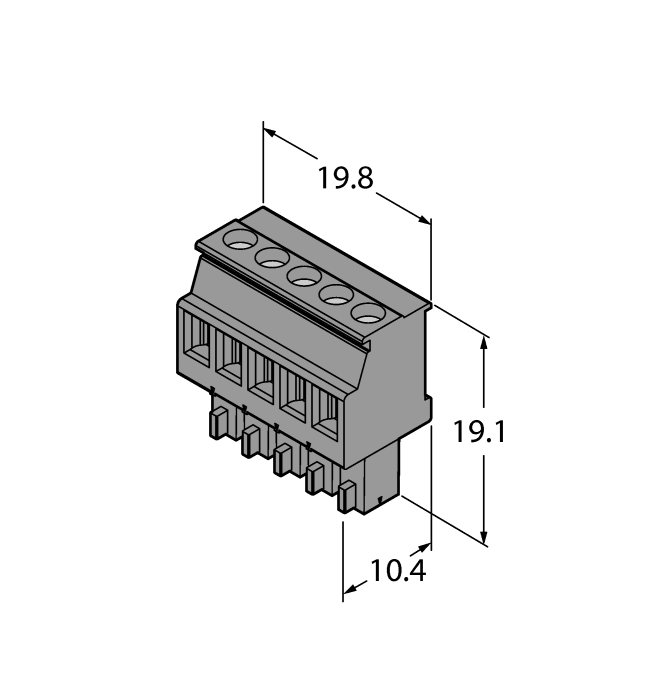

IMC 1.5/ 5-ST-3.81 BK
Terminal de conexão da ponte de alimentação |
7580954 |
|

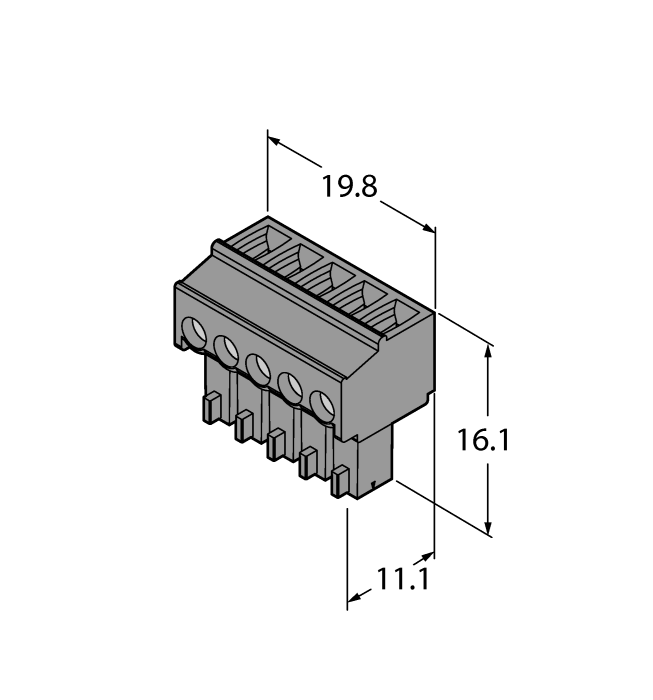

MCVR 1.5/ 5-ST-3.81 BK
Terminal de conexão da ponte de alimentação |
7580955 |
|

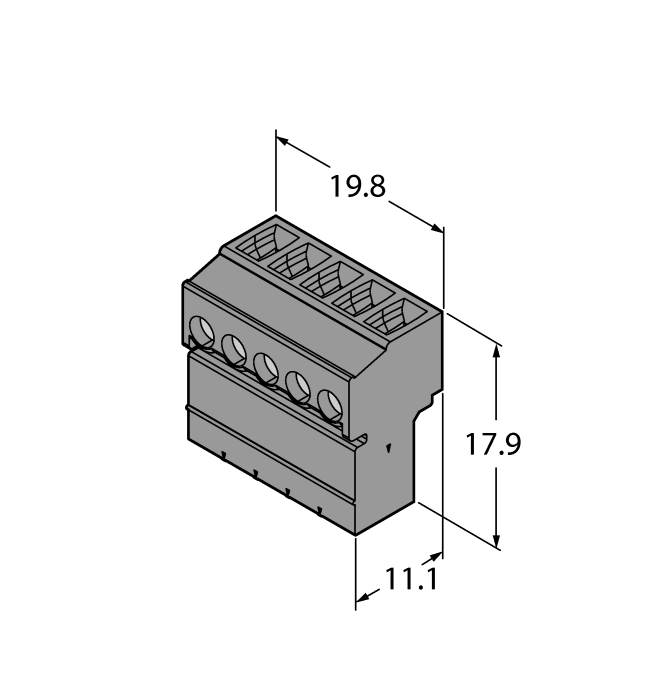

MC 1.5/ 5-ST-3.81 BK
Terminal de conexão da ponte de alimentação |
7580956 |
|

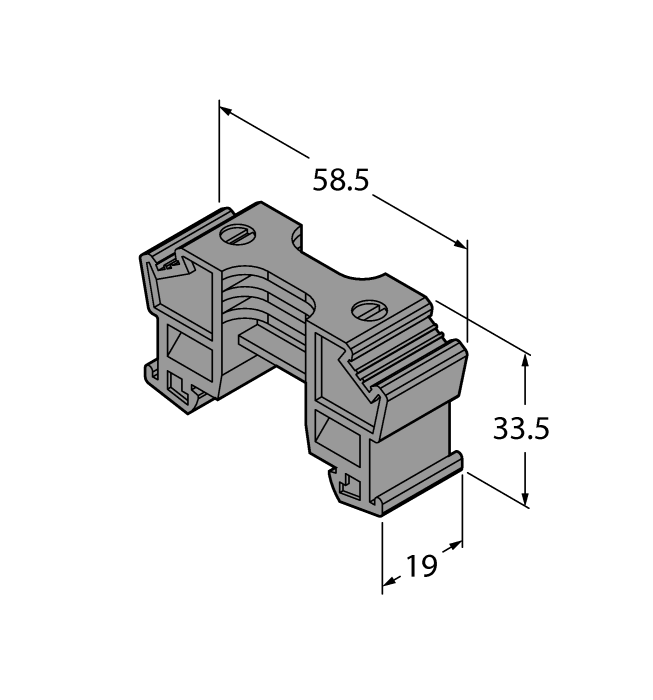

E/ME TBUS NS35 BK
Terminal de conexão da ponte de alimentação |
7580957 |
|

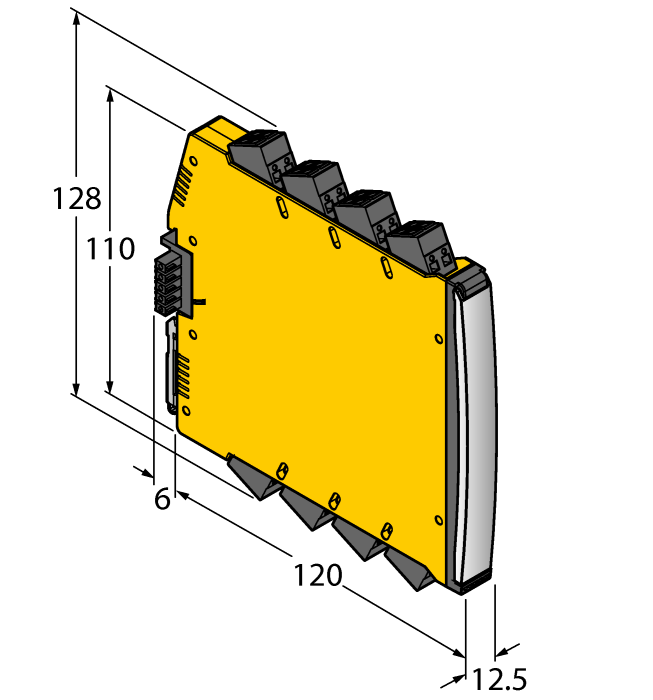

IMX12-PS02-UI-UIR-PR/24VDC/CC
Ponte de alimentação do módulo de alimentação; Sinal de falha coletiva através de relé; Alimentação redundante e única através de terminais; Terminais de parafuso removíveis |
7580611 |
