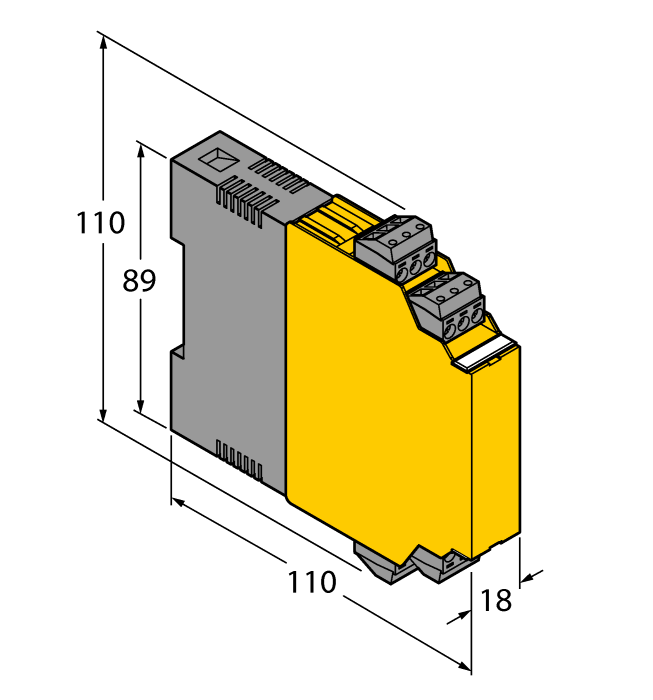

Produto IM33-11EX-HI/24VDC
Isolating transducer
1 canal
Número do pedido: 7506440- Alimentação de transdutores de medição de 2 fios com comunicação HART, assim como conexão com transmissores ativos com 2 fios e passivos com 3 fios
- Circuito de entrada: 0/4…20 mA
- Circuito de saída: 0/4…20 mA
- SIL2
- Blocos de terminais removíveis, aparafusáveis, com caixa de teste de 2 mm
- Isolamento galvânico completo
- Entrada com proteção contra inversão de polaridade
- ATEX, IECEx, UL, CFMUS, TR CU, CCEO, Kosha
- Instalação em zona 2
Dados gerais
| EAN | 4047101117134 |
| eCl@ss-Code (V5.1.4): | 27210119 -/- Transdutor isolante |
| Número da tarifa aduaneira | 85437090990 |
| País de origem | DE |
| Peso | 170 g |
Dados técnicos
| Tipo de sinal | Entrada analógica (HART transparente) |
| Device type | Transdutor isolante |
| Versão Ex | sim |
| Aprovações | ATEX,IECEx,UL,cFMus,TR CU,TIIS,CCOE |
| Segurança funcional (SIL/PL) | SIL2 |
| Tensão nominal | 24 VCC |
| Number of channels | 1 |
| Conexão elétrica | 4 x blocos de terminais removíveis de 3 pinos com soquete de teste, proteção contra inversão da polaridade, conexão de parafuso |
| Grau de proteção | IP20 |
| Série do produto | IM |
Data Sheets
| German | 201 KB |
| English | 197 KB |
| French | 200 KB |
| Spanish | 199 KB |
| Czech | 200 KB |
| Dutch | 198 KB |
| Romanian | 197 KB |
| Russian | 220 KB |
| Polish | 199 KB |
| Chinese | 252 KB |
| Turkish | 199 KB |
Aprovação
| TÜV 18 ATEX 230812 X | 1555 KB |
| TÜV 06 ATEX 552977 X | 2760 KB |
| FM/CSA - IS-1.102 | 199 KB |
| IECEx - TUN 06.0009X | 468 KB |
| KOSHA 15-AV4BO-0448 | 629 KB |
Arquivo CAD
Catálogo de produtos
Declaração SIL
Declaração de Conformidade da EU
Folheto de tecnologia
Guia de início rápido
Manual de segurança
Panfleto de produtos
Acessórios de montagem
|
IM-CC-3X2BU/2BK
Cage clamp terminals for IM modules (Ex-devices with 18 mm overall width); includes: 2 pcs. 3-pin blue terminals and 2 pcs. 3-pin black terminals. |
6900475 |
