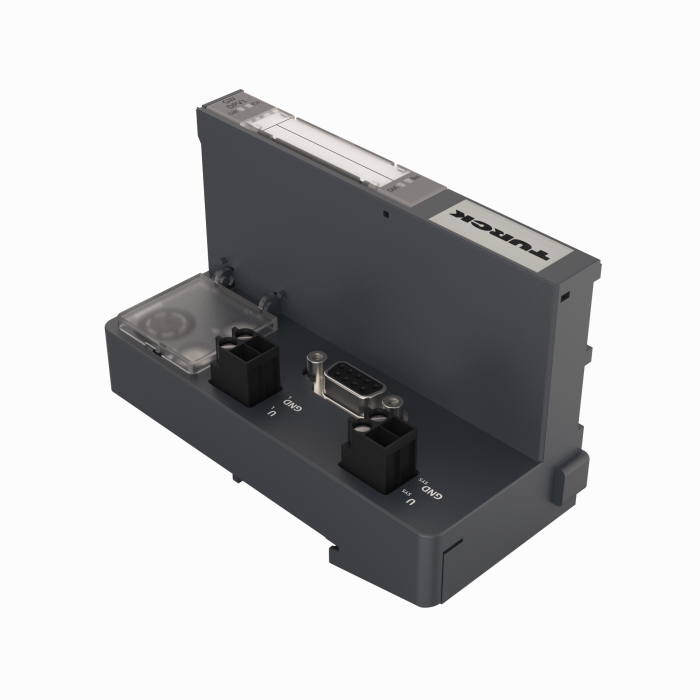

Produto BL20-GW-DPV1
Interface para PROFIBUS-DP
Número do pedido: 6827234- Interruptores de codificação giratórios para definição do endereço do nó
- Grau de proteção IP20
- 2 suportes de extremidade BL20-WEW35/2-SW
- 1 placa da extremidade BL20-ABPL
- Fonte de alimentação integrada
- LEDs para visor de tensão de alimentação, erros de grupo e de barramento
- Gateway entre o sistema BL20 e o PROFIBUS-DPV0/DPV1
- 12 Mbps
- conector fêmea sub-D 9 pinos
Dados gerais
| EAN | 4047101109498 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- Interface de comunicação, ativa |
| Número da tarifa aduaneira | 85176200000 |
| País de origem | DE |
| Peso | 201 g |
Dados técnicos
| Protocolo de rede | PROFIBUS-DP |
| Tipo de dispositivo | Gateway |
| Taxa de transmissão de fieldbus | 9,6 kbps …12 Mbps |
| Tecnologia de conexão de fieldbus | 1 x conector sub-D fêmea |
| Temperatura ambiente | 0…+55 °C |
| Grau de proteção | IP20 |
| Homologações | cULus |
Data Sheets
| German | 424 KB |
| English | 422 KB |
| French | 423 KB |
| Spanish | 423 KB |
| Czech | 424 KB |
| Dutch | 423 KB |
| Romanian | 422 KB |
| Russian | 251 KB |
| Polish | 424 KB |
| Chinese | 468 KB |
| Turkish | 423 KB |
Aprovação
| FM07 ATEX 0040X | 739 KB |
| IECEx FME 07.0004X | 251 KB |
| FM Classe 1 Div. 2 EUA | 178 KB |
| FM Classe 1 Div. 2 Canadá | 179 KB |
Arquivo CAD
Arquivo de configuração
Catálogo Geral
Declaração do fabricante
Firmware
Manual
Visão geral do produto
Acessórios de conectividade
|

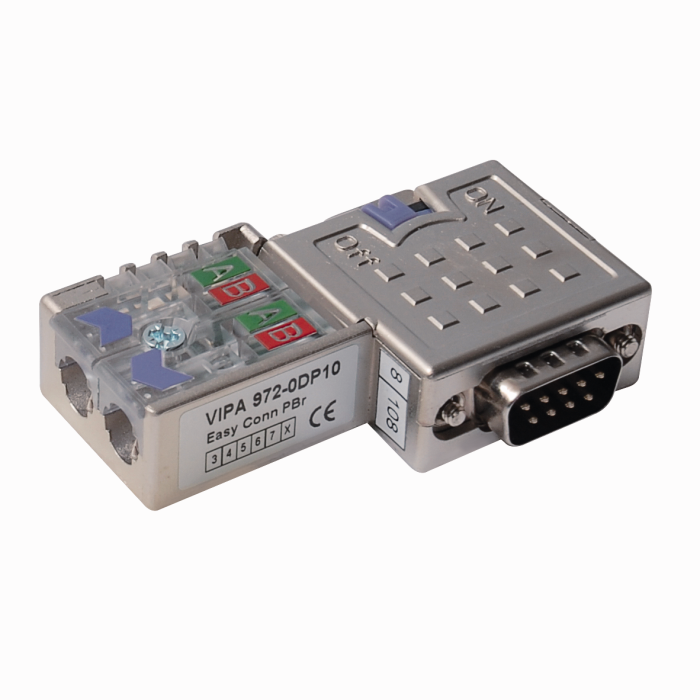

FW-D9TLEDKU9PG-W-FC-ME-SH-8.5
Conectores Sub-D machos/fêmeas conectáveis em campo, retos, 9 pinos, conexão de perfuração de isolamento, passagem de cabo 6,0 a 8,0 mm, estrutura de metal, 12Mbps, resistor com terminação comutável, para PROFIBUS-DP |
6604220 |
|

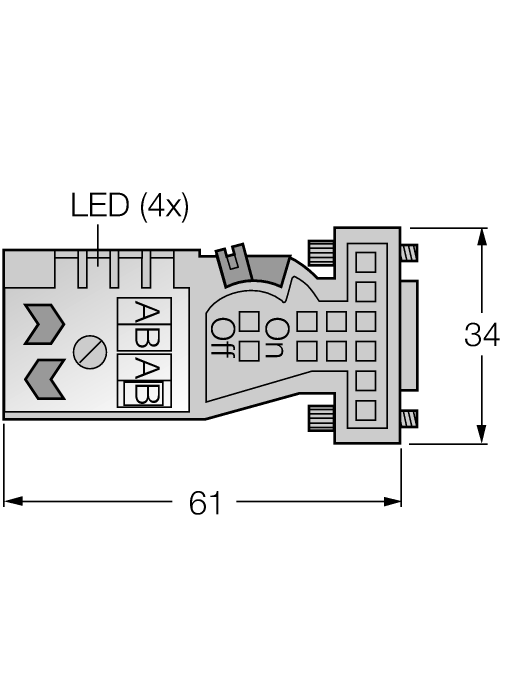

FW-D9TLEDKU9XX-G-FC-ME-SH-8.5
Conectores Sub-D machos conectáveis em campo, retos, 9 pinos, conexão de perfuração de isolamento, passagem de cabo 6,0 a 8,0 mm, estrutura de metal, 12Mbps, para PROFIBUS-DP |
6604221 |
|

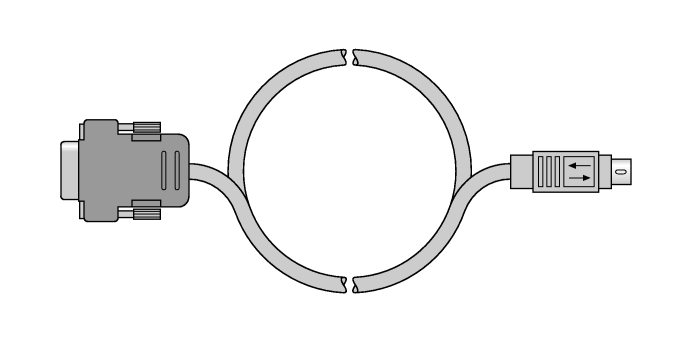

I/O-ASSISTANT-KABEL-BL20/BL67
RS232 service cable for Gateways with PS2 interface |
6827133 |
|
BS3511/KLBUE4-31.5
Shield terminal and strain relief for bus cable |
6827342 |
