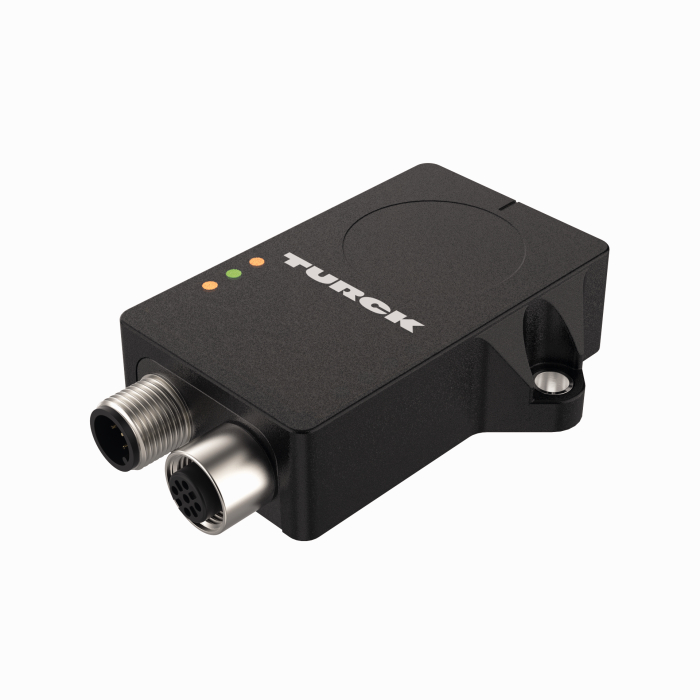

Produto B2NF85H-QR20-CNX4-2H1150
Inclinômetro dinâmico
CANopen
Número do pedido: 100046440- Retangular, plástico, Ultem
- Status exibido via LED
- Detecção de ângulo em dois eixos com faixa de medição de ±85°
- Registro da taxa de rotação em três eixos com um intervalo de medição de ±1000°/s
- Registro da aceleração em três eixos com um intervalo de medição de ±4 g
- Detecção de temperatura a partir de -40…85 °C
- Alto grau de proteção IP68/IP69K
- Aumento na imunidade à interferência 100 V/m conforme ISO 11452-2, 200 mA conforme ISO 11452-4
- Proteção contra interferência conduzida conforme ISO 7637-2, grau de gravidade nível 4 e proteção contra despejo, conforme ISO 16750-2 para sistemas de 12-V/24-V
- Proteção contra alterações rápidas de temperatura
- 8…36 VCC
- Conector, M12 x 1, 5 pinos, entrada CAN, saída CAN
- De acordo com CIA 301, CIA 305, CIA 410
Dados gerais
| EAN | 4047101628906 |
| eCl@ss-Code (V5.1.4): | 27279090 -/- Tecnologia do sensor (não classificado) |
| Número da tarifa aduaneira | 90318080000 |
| País de origem | DE |
| Peso | 91 g |
Dados técnicos
| Princípio de medição | Fusão de giroscópios e acelerômetros |
| Intervalo de medição | -85…85° |
| Número de eixos de medição | 2 |
| Tamanho de construção | 71.6 x 62.6 x 20 mm |
| Tensão operacional | 8…36 VCC |
| Protocolo de comunicação | CANopen |
| Conexão elétrica | Conector, M12 × 1 |
| Material do corpo | Plástico, Ultem |
| Temperatura ambiente | -40…+85 °C |
| Grau de proteção | IP68/IP69K |
Acessórios de conectividade
|
RKC5701-5M
Cabo de barramento para CAN (DeviceNet, CANopen), conector fêmea M12, reto, comprimento do cabo: 5 m, material do revestimento: PUR, antracito; aprovação cULus |
6931034 |
|
WKC5701-5M
Cabo de barramento para CAN (DeviceNet, CANopen), conector fêmea M12, angulado, comprimento do cabo: 5 m, material do revestimento: PUR, antracito; aprovação cULus |
6933244 |
|
RSC5701-5M
Cabo de barramento para CAN (DeviceNet, CANopen), conector macho M12, reto, comprimento do cabo: 5 m, material do revestimento: PUR, antracito; aprovação cULus |
6931036 |
|
WSC5701-5M
Cabo de barramento para CAN (DeviceNet, CANopen), conector macho M12, angulado, comprimento do cabo: 5 m, material do revestimento: PUR, antracite; homologação cULus |
6933247 |
