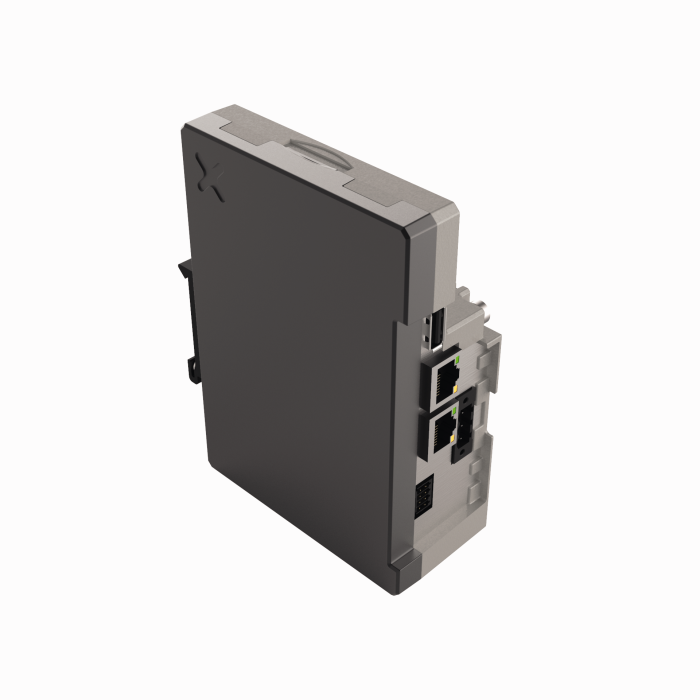

Produto TX700S-P3WV01
Série TX700 HMI/PLC
IOT Gateway Single-Core - CODESYS V3 PLC com WEB VIU
Estrutura média, Ethernet 2 × RJ45
Número do pedido: 100009353- 2 portas Ethernet RJ45 de 10/100 Mbit separadas
- 1 interface serial (RS232, RS485, RS422)
- 1 porta USB host
- 1 slot para cartão SD
Dados gerais
| EAN | 4047101513066 |
| eCl@ss-Code (V5.1.4): | 27242302 -/- Painel gráfico (visor e console) |
| Número da tarifa aduaneira | 85371091990 |
| País de origem | IT |
| Peso | 940 g |
Dados técnicos
| Família de produto | TX700 |
| Tipo de dispositivo | Gateway Cloud, Controle |
| Grau de proteção | IP20 |
| Interface | RS232, RS485, 2 × RJ45 |
| Interface do rádio | Opcionalmente expansível |
| Mestre de barramento de campo | PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT |
| Escravo de barramento de campo | Modbus TCP, Modbus RTU, PROFINET |
| Programação | CODESYS V3 |
Data Sheets
| German | 360 KB |
| English | 359 KB |
| French | 360 KB |
| Spanish | 1626 KB |
| Czech | 361 KB |
| Dutch | 359 KB |
| Romanian | 359 KB |
| Russian | 1654 KB |
| Polish | 362 KB |
| Chinese | 385 KB |
| Turkish | 362 KB |
Aprovação/Declaração
Arquivo CAD
Arquivo CAD STP
Arquivo de configuração
Declaração do fabricante
Guia de início rápido
Manual
| TX700 IIoT — Instruções de utilização | 7423 KB |
| Controlador/Dispositivo PROFINET em CODESYS v3 | 2106 KB |
Software de configuração
Visão geral do produto
Acessórios de montagem
|

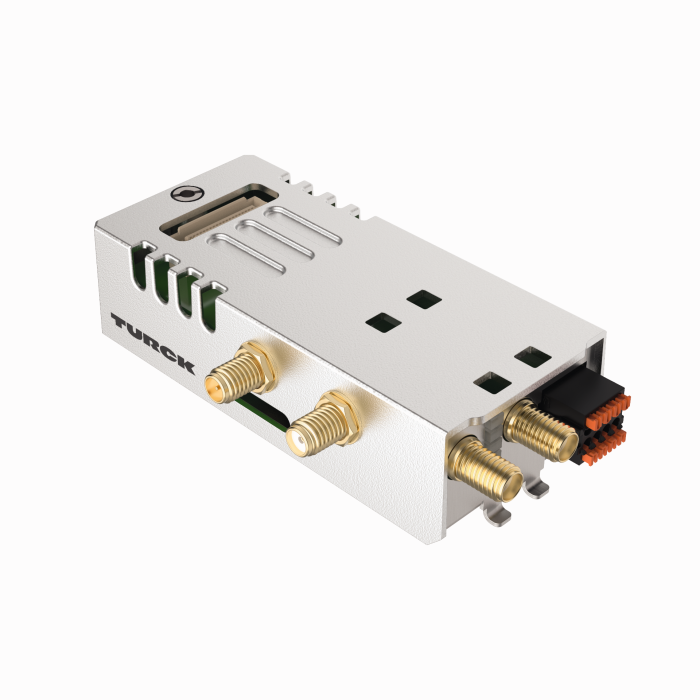

TX-LTE-WLAN
Plug-in LTE e modem Wi-Fi com LTE/UMTS/GSM, Wi-Fi e GNSS |
100025179 |
Acessórios de funções
|
TX-IO-XX03
Módulo de E/S de plug-in - 20 DI, 12 DO, 4 AI (U/I/RTD/TC), 4 AO (U/I) |
6828201 |
|
TX-IO-DX06
Módulo de E/S de plug-in - 8 DI, 6 DO, 1 saída de relé (NO) |
6828203 |
|

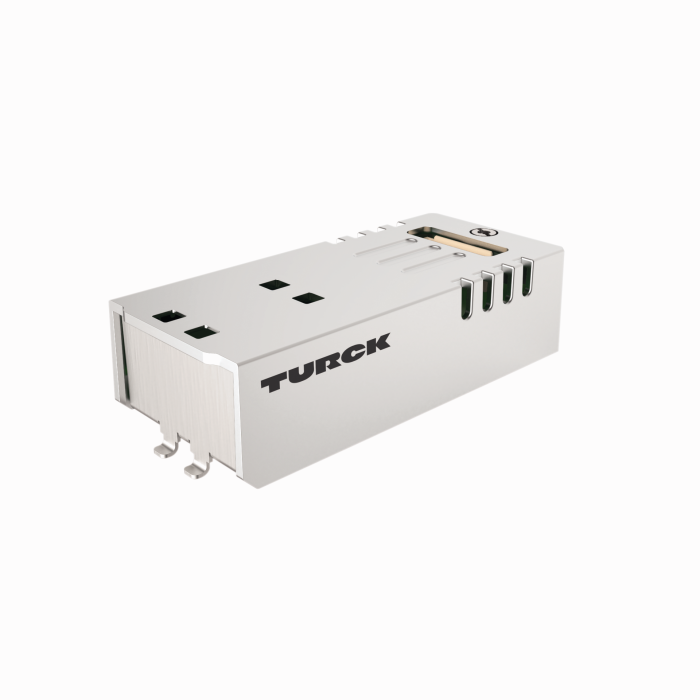

TX-EXTEND
Módulo de extensão de plug-in para ajuste mecânico para uso do módulo TX-IO-XX03 |
100004786 |
|
TX-DP-S
Interface secundária PROFIBUS DP de plug-in, conector fêmea SUB-D de 9 pinos |
100010167 |
|

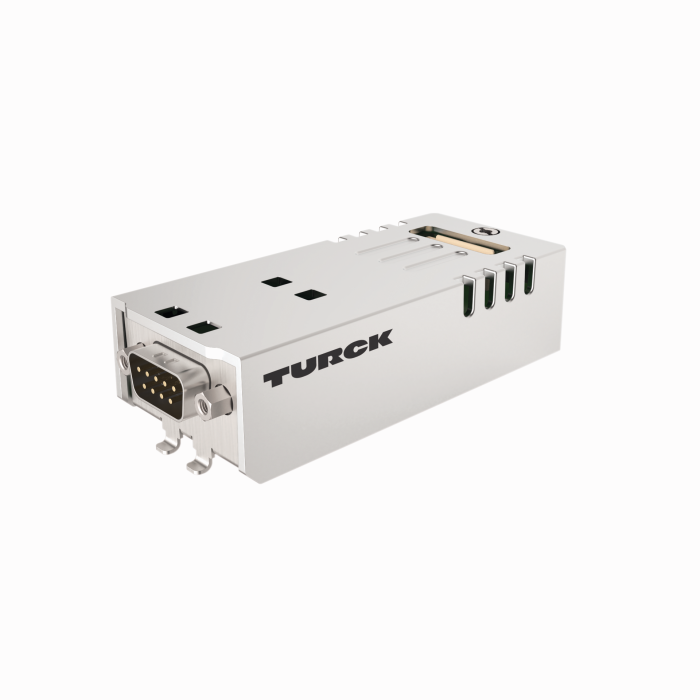

TX-CAN
Interface CANopen de plug-in, conector macho SUB-D de 9 pinos |
6828210 |
|

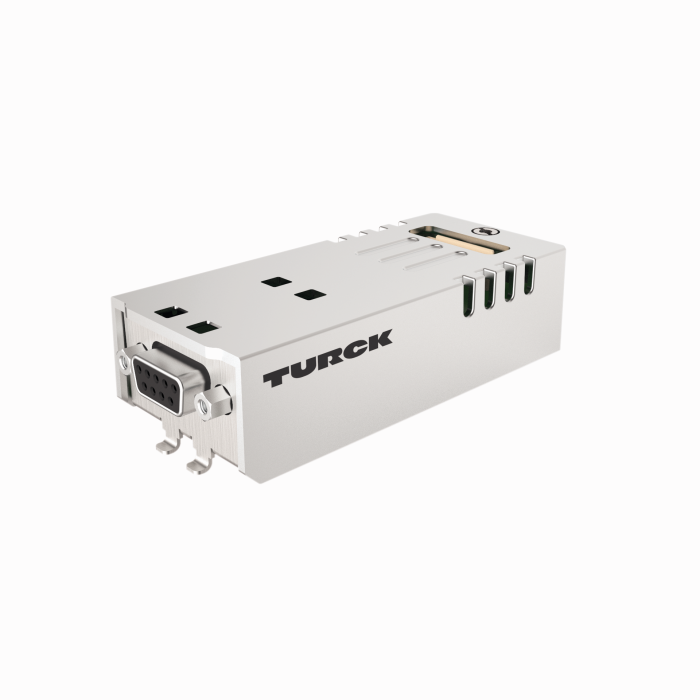

TX-RS485
Interface de plug-in para conector fêmea SUB-D de 9 pinos RS485/RS422 |
100002598 |
|
|

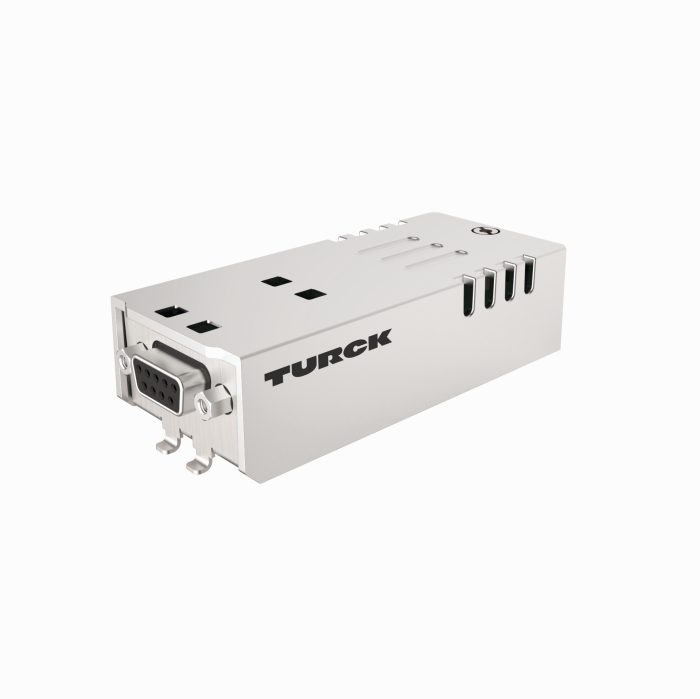

TX-RS232
Interface de plug-in para conector fêmea SUB-D de 9 pinos RS232 |
100002599 |
|
TX-PSC
Plugue da fonte de alimentação para dispositivos TX HMI |
100002938 |
