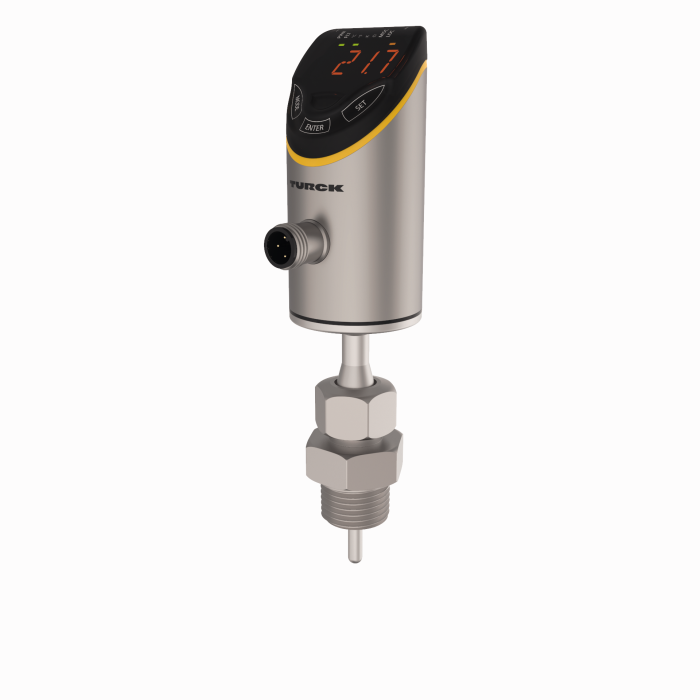

Produto TS700-L016-16-2UPN8-H1141
Detecção de Temperatura
Com 2 saídas de comutação do transistor PNP/NPN
Número do pedido: 100004377- Adaptador aparafusável com rosca de ligação do processo NPT1/2" macho inclusa na entrega
- Tela de 4 dígitos, 2 cores, 12 segmentos, rotativa em 180°
- A parte superior da estrutura pode ser girada até 340°
- Materiais em contato com o meio: 1.4404 (316L), anel em O CR
- Comprimento da imersão: 16 mm
- 10…33 VDC
- Contato NA/NF, saída PNP/NPN, I-O-Link
- Vários perfis de mapeamento IO-Link podem ser selecionados
Dados gerais
| EAN | 4047101498516 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- Transdutor (temperatura) |
| Número da tarifa aduaneira | 90251900900 |
| País de origem | DE |
| Peso | 385 g |
Dados técnicos
| Tipo de detecção | Contato com o fluido |
| Design | Com display (sonda integrada) |
| Intervalo de medição | -50…150 °C |
| Profundidade de imersão L | 16 mm |
| Conexão ao processo | Rosca macho NPT de 1/2″ |
| Tensão operacional | 10…33 VCC |
| Saída elétrica | 2 × saídas de comutação, IO-Link |
| Protocolo de comunicação | IO-Link |
| Elemento de medição | Pt1000 |
| Conexão elétrica | Conector, M12 × 1 |
| Material do corpo | Aço inoxidável/plástico, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| Temperatura ambiente | -40…+80 °C |
| Grau de proteção | IP66/IP67/IP69K |
| Homologações | CE, cULus |
Data Sheets
| German | 917 KB |
| English | 916 KB |
| French | 918 KB |
| Spanish | 918 KB |
| Czech | 918 KB |
| Dutch | 916 KB |
| Romanian | 918 KB |
| Russian | 924 KB |
| Polish | 919 KB |
| Chinese | 1005 KB |
| Turkish | 918 KB |
Aprovação/Declaração
Arquivo de configuração
| TS+ IODD com perfil de sensor inteligente (data de produção a partir de 2310) | 880 KB |
| TS+ IODD sem perfil de sensor inteligente (data de produção até 2309) | 873 KB |
Guia de início rápido
Manual
Parâmetros de IO-Link
Visão geral do produto
Acessórios de conectividade
|
RKC4.4T-2-RSC4.4T/TEL
Cabo de extensão, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos, comprimento do cabo: 2 m, material do revestimento: PVC, preto; aprovação cULus |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Cabo de extensão, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: PUR, preto; aprovação cULus |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
Cabo de extensão de alta temperatura, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: PTFE, branco |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
Cabo de extensão alimentícia e de bebida, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: TPE, cinza; homologação: Ecolab, FDA |
6933472 |
