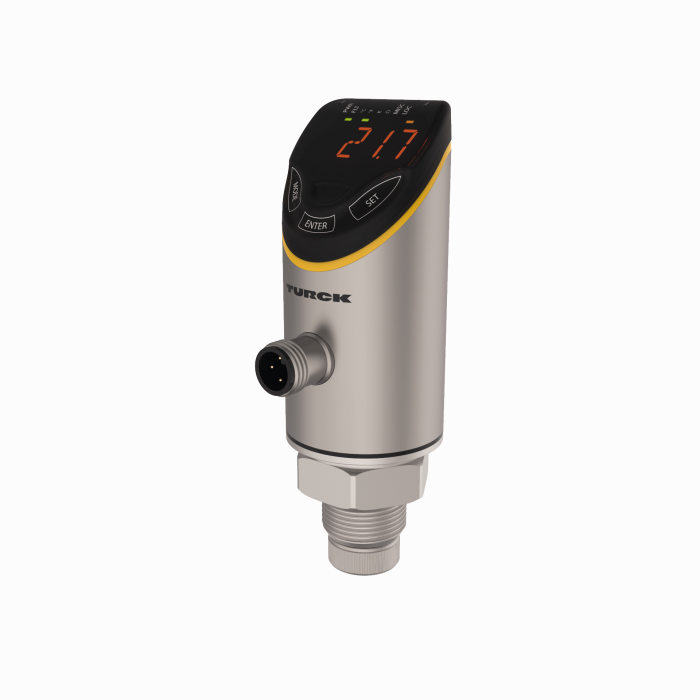

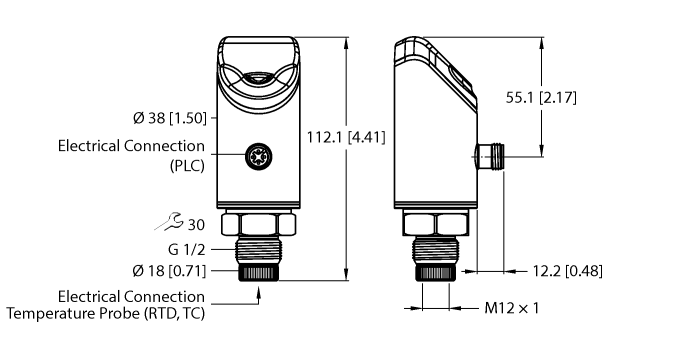

Produto TS720-2UPN8-H1141
Detecção de Temperatura
Com 2 saídas de comutação do transistor PNP/NPN
Número do pedido: 100003633- Unidade do processador para conectar sensores da série de produtos TP
- Detecção de sonda automática
- Visor de 4 dígitos, 2 cores (vermelho/verde) 12 segmentos, rotativa em 180°
- Parte superior da estrutura rotativa em 340°
- Compatível com os seguintes sensores de temperatura:
- Detector Térmico de Resistência (RTD) — Pt100 (2, 3, 4 fios) — Pt1000 (2, 3, 4 fios)
- Termopares (TC) — tipos K, B, E, J, N, R, S e T
- 10…33 VDC
- Contato NA/NF, saída PNP/NPN, I-O-Link
- Vários perfis de mapeamento IO-Link podem ser selecionados
Dados gerais
| EAN | 4047101482904 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- Transdutor (temperatura) |
| Número da tarifa aduaneira | 90251900900 |
| País de origem | DE |
| Peso | 293 g |
Dados técnicos
| Tipo de detecção | Contato com o fluido |
| Design | Com display (sonda externa) |
| Tensão operacional | 10…33 VCC |
| Saída elétrica | 2 × saídas de comutação, IO-Link |
| Protocolo de comunicação | IO-Link |
| Conexão elétrica | Conector, M12 × 1 |
| Material do corpo | Aço inoxidável/plástico, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| Temperatura ambiente | -40…+80 °C |
| Grau de proteção | IP66/IP67/IP69K |
| Homologações | CE, cULus |
Data Sheets
| German | 1882 KB |
| English | 1880 KB |
| French | 1882 KB |
| Spanish | 1480 KB |
| Czech | 1881 KB |
| Dutch | 1880 KB |
| Romanian | 1882 KB |
| Russian | 1888 KB |
| Polish | 1883 KB |
| Chinese | 1971 KB |
| Turkish | 1882 KB |
Aprovação/Declaração
Arquivo de configuração
| TS+ IODD com perfil de sensor inteligente (data de produção a partir de 2310) | 880 KB |
| TS+ IODD sem perfil de sensor inteligente (data de produção até 2309) | 873 KB |
Guia de início rápido
Manual
Parâmetros de IO-Link
Visão geral do produto
Acessórios de montagem
|

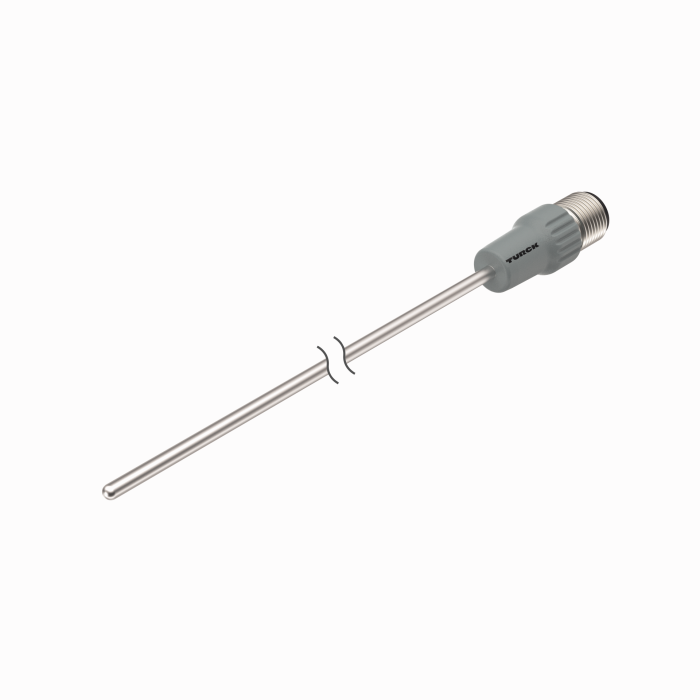

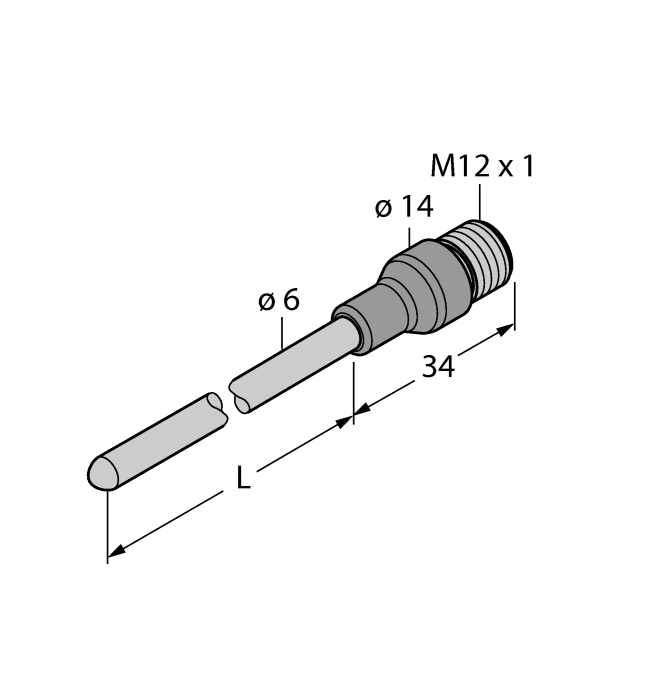

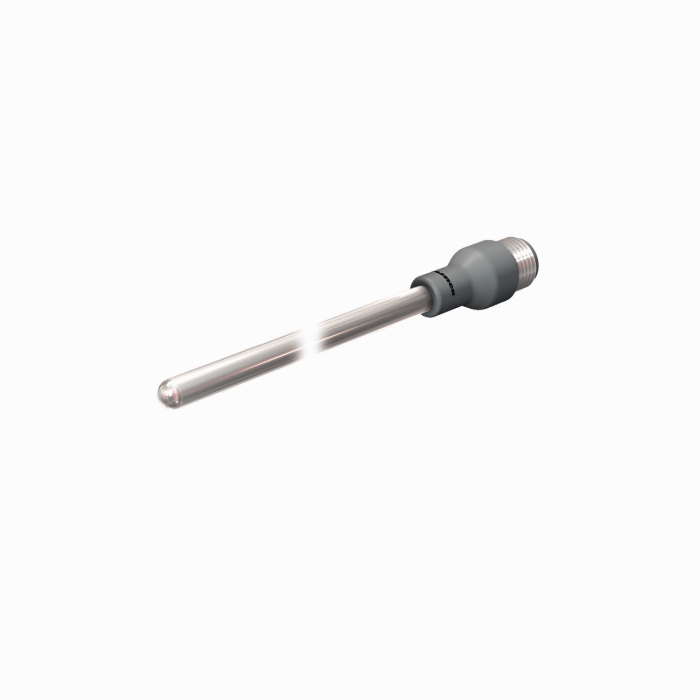

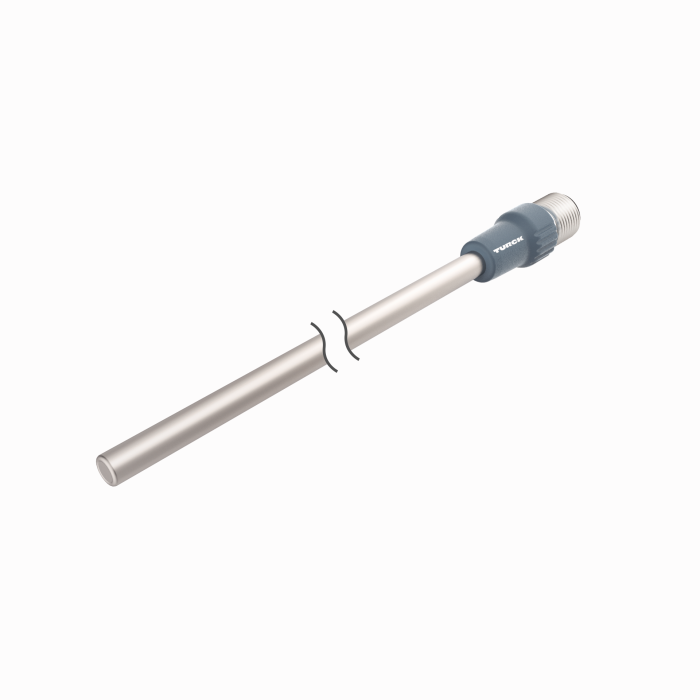

TP-206A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910475 |
|
TP-206A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910476 |
|
|
TP-206A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910477 |
|
|
TP-206A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910478 |
|

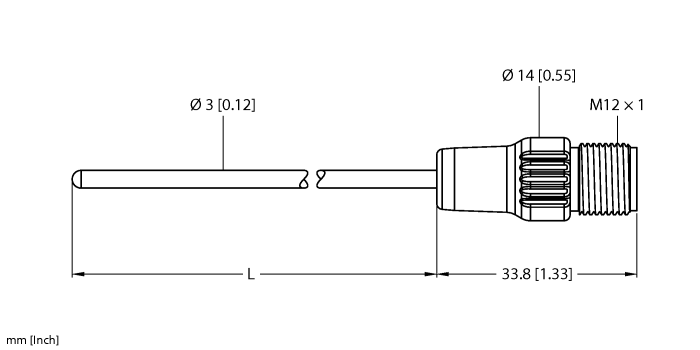

TP-203A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910402 |
|
|
TP-203A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910403 |
|
|
TP-203A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910482 |
|
|
TP-203A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910474 |
|
TP-306A-CF-H1141-L1000
temperature detector for liquid and gaseous media |
9910479 |
|
|
TP-306A-CF-H1141-L2000
temperature detector for liquid and gaseous media |
9910480 |
|
|
TP-306A-CF-H1141-L5000
temperature detector for liquid and gaseous media |
9910481 |
|

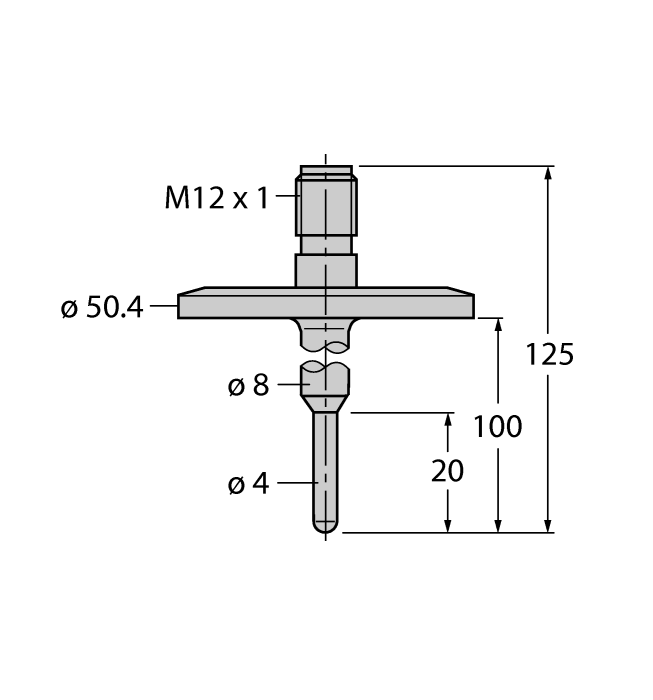

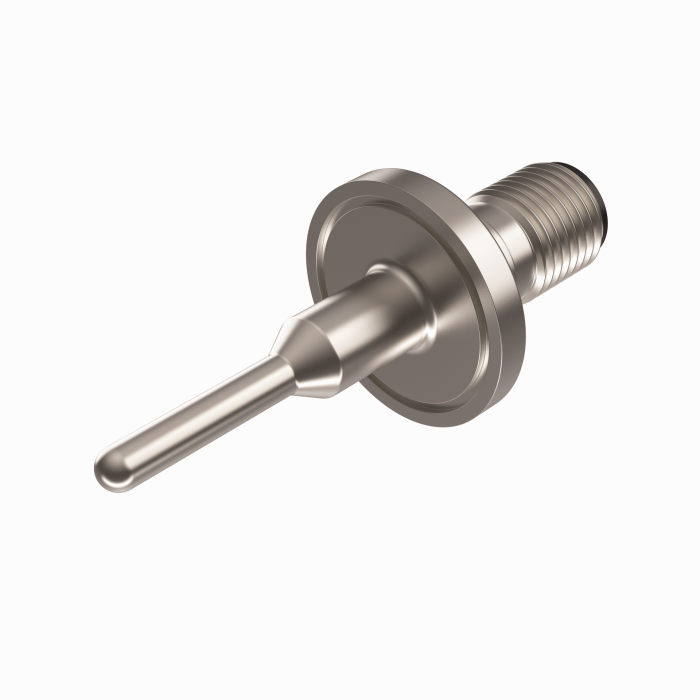

TP-504A-TRI3/4-H1141-L035
temperature detector for liquid and gaseous media |
9910429 |
|
|
TP-504A-TRI3/4-H1141-L100
temperature detector for liquid and gaseous media |
9910430 |
|
TP-504A-TRI1.5-H1141-L100
temperature detector for liquid and gaseous media |
9910860 |
|

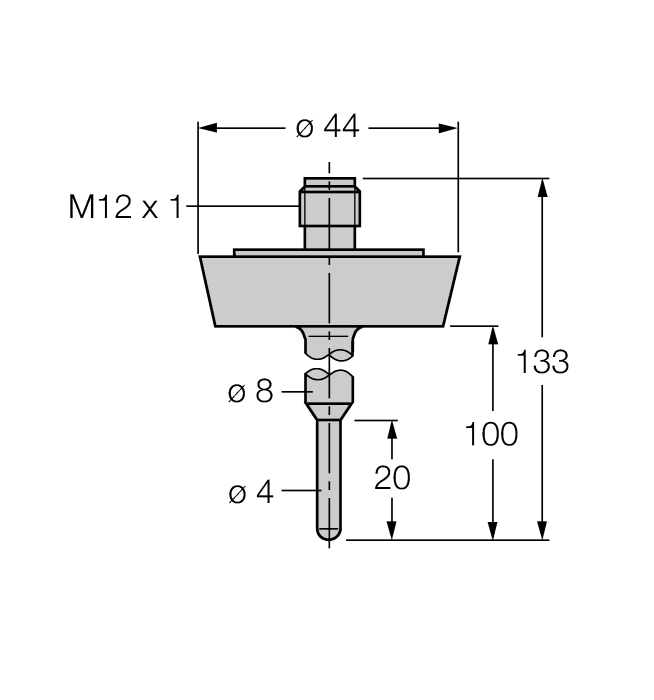

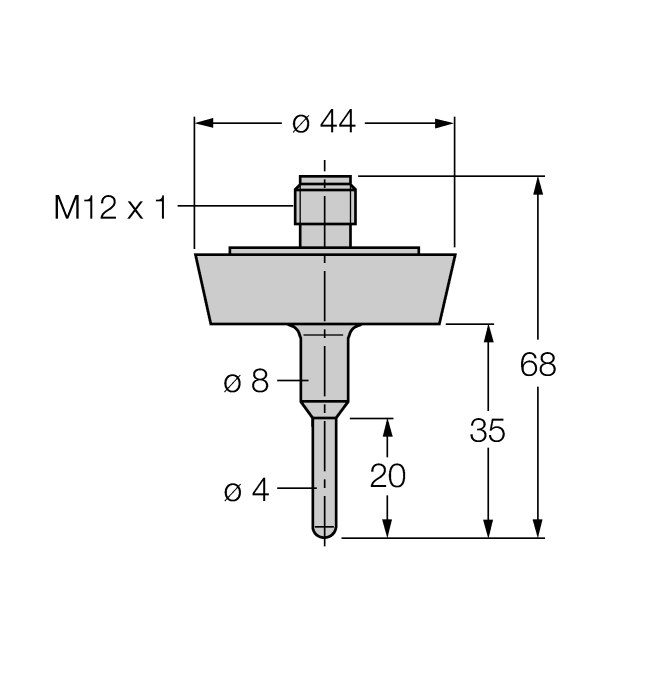

TP-504A-DN25K-H1141-L035
temperature detector for liquid and gaseous media |
9910431 |
|
TP-504A-DN25K-H1141-L100
temperature detector for liquid and gaseous media |
9910432 |
|

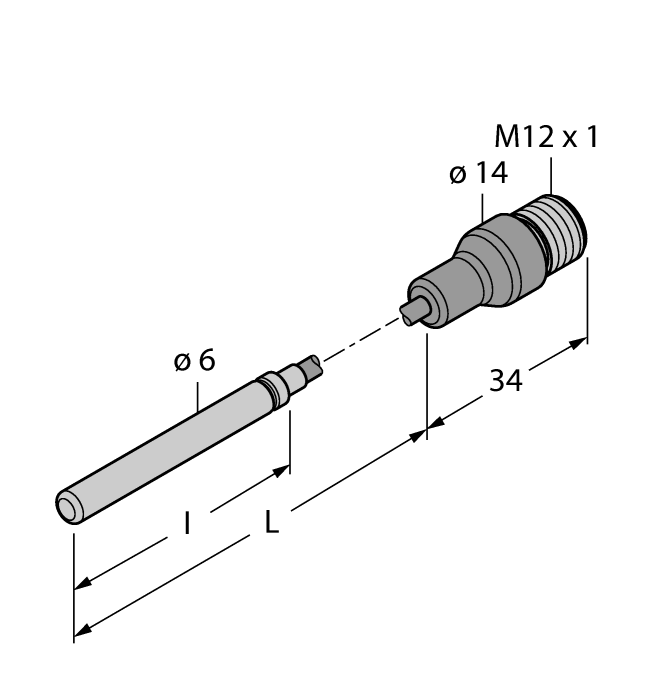

TP-206KK1-CF-H1141-L100
temperature detector for liquid and gaseous media |
100017085 |
|
|
TP-206KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100017084 |
|
|
TP-206KK1-CF-H1141-L200
temperature detector for liquid and gaseous media |
100017083 |
|
|
TP-206KK1-CF-H1141-L500
temperature detector for liquid and gaseous media |
100017082 |
|
|
TP-306A-CF-H1141-L5500
temperature detector for liquid and gaseous media |
100024018 |
|
|
TP-206KK1-CF-H1141-L1000
temperature detector for liquid and gaseous media |
100034627 |
|

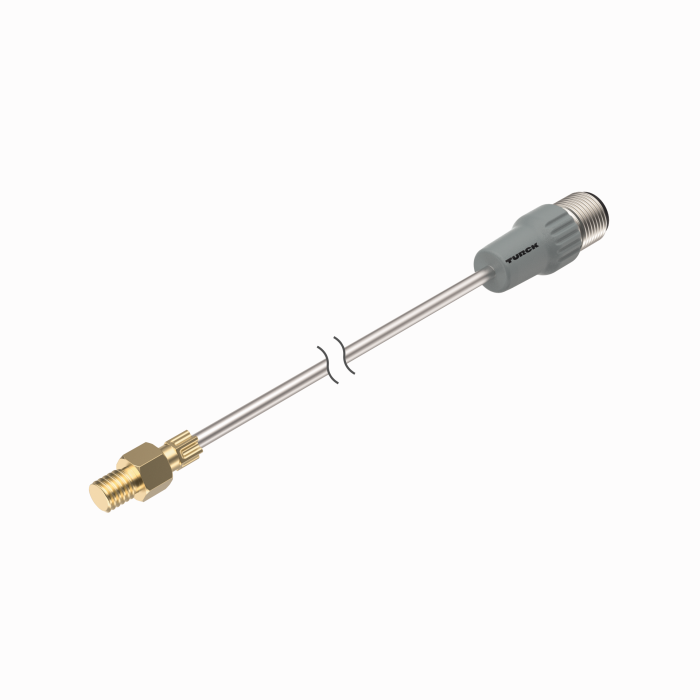

TP-203A-M6-H1141-L100-I7
temperature detector for liquid and gaseous media |
100041106 |
|
TP-203KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100045292 |
|
|
TP-504A-TRI1.5-H1141-L100/S3645
temperature detector for liquid and gaseous media |
100048143 |
|
TP-201.5A-CF-H1141-L100
temperature detector for liquid and gaseous media |
100048177 |
Acessórios de conectividade
|
RKC4.4T-2-RSC4.4T/TEL
Cabo de extensão, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos, comprimento do cabo: 2 m, material do revestimento: PVC, preto; aprovação cULus |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Cabo de extensão, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: PUR, preto; aprovação cULus |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
Cabo de extensão de alta temperatura, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: PTFE, branco |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
Cabo de extensão alimentícia e de bebida, conector fêmea M12, reto, 4 pinos para conector macho M12, reto, 4 pinos; comprimento do cabo: 2 m, material do revestimento: TPE, cinza; homologação: Ecolab, FDA |
6933472 |
