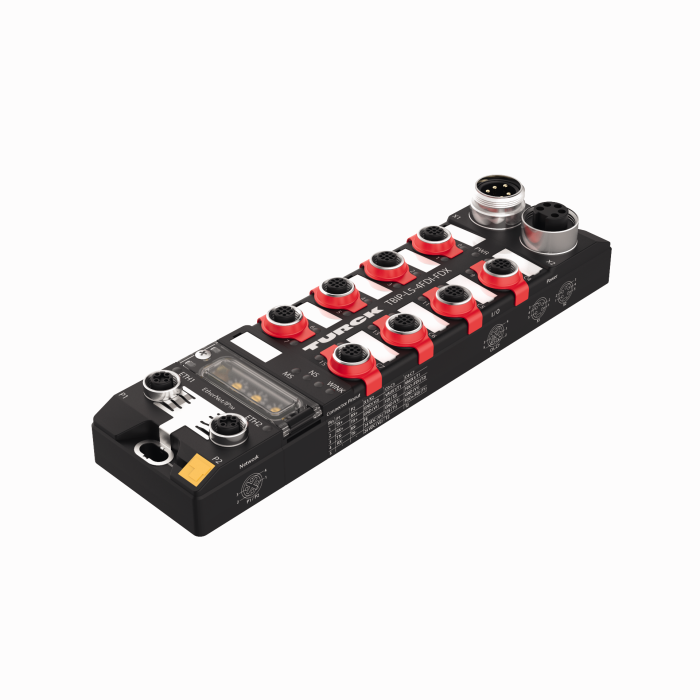

Produto TBIP-L5-4FDI-4FDX
Módulo de bloco para segurança de Ethernet/IP e CIP
Entradas e saídas digitais seguras
Número do pedido: 100001828- Dispositivo Ethernet/IP
- Interruptor Ethernet integrado
- Com suporte para 10 Mbps/100 Mbps
- 2 × M12, 4 pinos, código D, conexão fieldbus Ethernet
- Carcaça reforçada de fibra de vidro
- Testada contra choques e vibrações
- Sistema eletrônico com módulos totalmente encapsulados
- Graus de proteção IP65, IP67, IP69K
- 5 pinos, conector macho de 7/8" para fonte de alimentação
- ATEX Zona 2/22
- CCC-Ex
- Quatro entradas SIL3 digitais seguras
- Quatro entradas ou saídas SIL3 digitais configuráveis e seguras
Dados gerais
| EAN | 4047101453645 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Módulo I/O digital (periferia) |
| Número da tarifa aduaneira | 85176200000 |
| País de origem | DE |
| Peso | 653 g |
Dados técnicos
| Protocolo de rede | Segurança CIP via EtherNet/IP |
| Tipo de sinal | Entradas à prova de falhas, Entradas e saídas à prova de falhas |
| Tecnologia de conexão | M12 |
| Tipo de dispositivo | Módulo de E/S, Estação compacta |
| Taxa de transmissão de fieldbus | 10/100 Mbps |
| Tecnologia de conexão de fieldbus | 2 x M12, 4 pinos, codificação D |
| Temperatura ambiente | -40…+70 °C |
| Grau de proteção | IP65/IP67/IP69K |
| Homologações | ATEX Zona 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 486 KB |
| English | 485 KB |
| French | 486 KB |
| Spanish | 473 KB |
| Czech | 487 KB |
| Dutch | 486 KB |
| Romanian | 486 KB |
| Russian | 349 KB |
| Polish | 488 KB |
| Chinese | 568 KB |
| Turkish | 486 KB |
Aprovação
Arquivo de configuração
Catálogo Geral
Declaração do fabricante
EPLAN P8 elétrico
Guia de início rápido
Manual
| Manual TBIP-Lx-4FDI-4FDO | 7744 KB |
| Instalação e licenciamento | 914 KB |
| Manual de segurança do TBIP | 2479 KB |
Panfleto de produtos
Acessórios de montagem
|
TB-SG-L
Estrutura protetora para módulos de E/S em bloco TBEN-L e TBIL-M para uso na Zona ATEX 2/22 |
100014865 |
