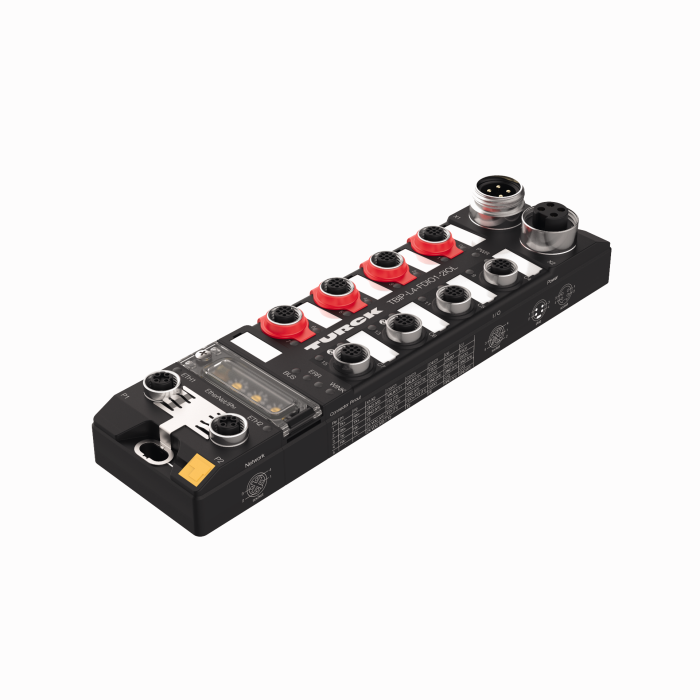

Produto TBIP-L4-FDIO1-2IOL
Módulo de bloco para segurança de Ethernet/IP e CIP
Entradas e Saídas Digitais Seguras, Canais Digitais Universais Padrão, Portas forma Mestre IO-Link
Número do pedido: 100000360- Dispositivo Ethernet/IP
- Interruptor Ethernet integrado
- Com suporte para 10 Mbps/100 Mbps
- 2 × M12, 4 pinos, código D, conexão fieldbus Ethernet
- Carcaça reforçada de fibra de vidro
- Testada contra choques e vibrações
- Sistema eletrônico com módulos totalmente encapsulados
- Graus de proteção IP65, IP67, IP69K
- 4 pinos, conector macho de 7/8" para fonte de alimentação
- ATEX Zona 2/22
- CCC-Ex
- Entradas SIL3 digitais seguras
- Dois canais SIL3 digitais seguros como IDE ou FDO (PP, PM)
- Quatro canais SIL3 FDI digitais seguros
- 2 IO-Link Master V1.1 slots
Dados gerais
| EAN | 4047101437522 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Módulo I/O digital (periferia) |
| Número da tarifa aduaneira | 85176200000 |
| País de origem | DE |
| Peso | 637 g |
Dados técnicos
| Protocolo de rede | Segurança CIP via EtherNet/IP |
| Tipo de sinal | Entradas à prova de falhas, Entradas e saídas à prova de falhas, Entrada/saída digital, IO-Link |
| Tecnologia de conexão | M12 |
| Tipo de dispositivo | Módulo de E/S, Estação compacta |
| Taxa de transmissão de fieldbus | 10/100 Mbps |
| Tecnologia de conexão de fieldbus | 2 x M12, 4 pinos, codificação D |
| Temperatura ambiente | -40…+70 °C |
| Grau de proteção | IP65/IP67/IP69K |
| Homologações | ATEX Zona 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 541 KB |
| English | 539 KB |
| French | 541 KB |
| Spanish | 527 KB |
| Czech | 542 KB |
| Dutch | 541 KB |
| Romanian | 541 KB |
| Russian | 409 KB |
| Polish | 543 KB |
| Chinese | 626 KB |
| Turkish | 541 KB |
