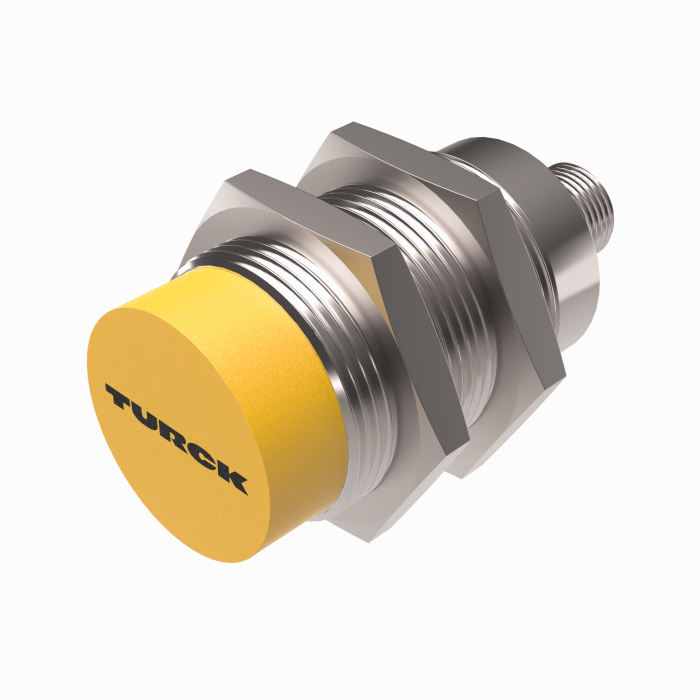

Produto TN-M30-H1147/C53
Cabeça de leitura/gravação HF
Para topologia de linha de barramento com TBEN
Número do pedido: 7030730- M30 x 1,5 tubular roscado
- Latão cromado
- Dispositivo sem terminação
- O dispositivo só pode ser operado em topologia de linha TBEN-S*-2RFID-* ou TBEN-L*-4RFID-*
- Permitido no máx. 32 nós por linha ou conexão
- Utilizar um resistor com terminação correspondente (ver acessórios)
- Observe o desempenho da fonte de alimentação, especialmente quando ligado, e a capacidade máxima de transporte de corrente dos cabos
- Observe a queda de tensão na linha
- O comprimento máximo possível da linha spur é 2 m
- O comprimento máximo possível do ônibus é 50 m
- Por padrão, um comando só pode ser processado por uma cabeça de leitura/gravação, tornando o modo de barramento HF adequado para aplicações estáticas e aplicações dinâmicas lentas
- No modo de barramento HF contínuo, um comando é executado simultaneamente em todas as cabeças de leitura/gravação em uma topologia de barramento. Os dados registrados são armazenados no buffer do anel do módulo
- A cabeça de leitura/gravação é atribuída automaticamente a um endereço
- Para diferentes requisitos de aplicação, o endereço pode ser parametrizado
- Alimentado e operado somente através do módulo de interface de identificação BL
- Conector macho M12 × 1, conexão apenas via cabo de extensão de identificação BL
Dados gerais
| EAN | 4047101419399 |
| eCl@ss-Code (V5.1.4): | 27280401 -/- RFID de identificação |
| Número da tarifa aduaneira | 84719000000 |
| País de origem | DE |
| Peso | 105 g |
Dados técnicos
| Tecnologia | HF RFID |
| Comunicação de rádio e padrões de protocolo | ISO 15693, NFC Typ 5 |
| Design | Tubular rosqueado |
| Tamanho de construção | M30 x 1.5 |
| Distância máxima de Leitura/Escrita | 77 mm |
| Condições de montagem | Não faceado |
| Protocolo de rede | Conexão com a interface RFID |
| Adequado para modo de barramento em TBEN-* | sim |
| Material do corpo | Metal, CuZn, Cromado |
| Temperatura ambiente | -25…+70 °C |
| Grau de proteção | IP67 |
Data Sheets
| German | 2094 KB |
| English | 2093 KB |
| French | 2094 KB |
| Spanish | 671 KB |
| Czech | 2094 KB |
| Dutch | 2093 KB |
| Romanian | 2094 KB |
| Russian | 2100 KB |
| Polish | 2095 KB |
| Chinese | 2192 KB |
| Turkish | 2095 KB |
Arquivo CAD
Arquivo CAD IGS
Arquivo CAD STP
Declaração do fabricante
Ferramenta de cálculo para o modo de barramento HF
Firmware
Guia de início rápido
Manual de configuração
Panfleto de produtos
Acessórios de montagem
|

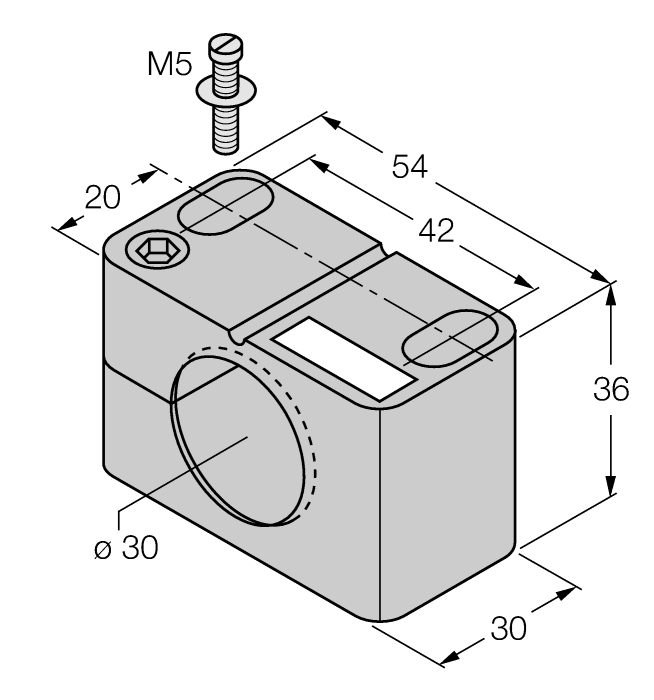

BST-30B
Grampo de montagem para sensores tubulares roscados; com batente fixo; material: PA6 |
6947216 |
|
BST-30N
Grampo de montagem para sensores tubulares roscados; sem batente fixo; material: PA6 |
6947217 |
|

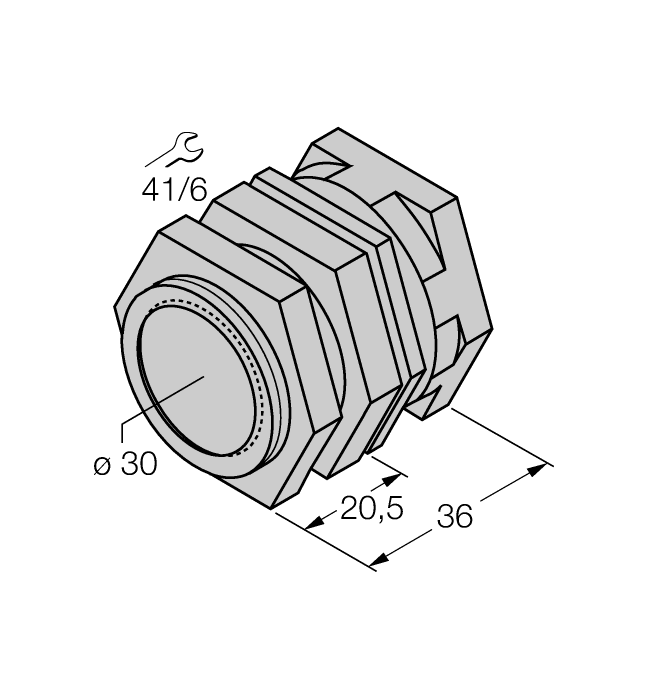

QM-30
Suporte de montagem rápida com batente fixo; material: Latão cromado. Rosca macho M36 × 1,5. Nota: A distância de comutação dos interruptores de proximidade pode ser alterada ao usar suportes de montagem rápida. |
6945103 |
|
BSS-30
Grampo de montagem para sensores tubulares lisos e roscados; material: Polipropileno |
6901319 |
|
BSS-TSM 2 pcs
Porca de trilho DIN para clipes de montagem BSS e BSM, para montagem em trilhos DIN |
6901323 |
|
MW30
Suporte de montagem para sensores tubulares roscados; material: Aço inoxidável A2 1.4301 (AISI 304) |
6945005 |
Acessórios de conectividade
|

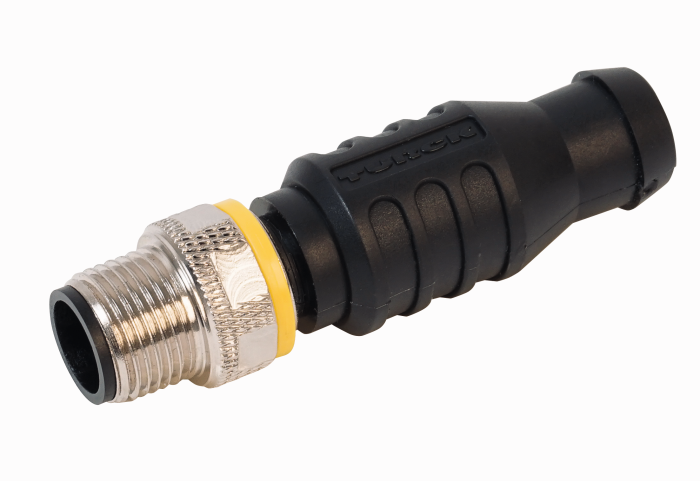

RSE57-TR2/RFID
Resistor de terminação para construir uma topologia de linha RFID |
6934908 |
|

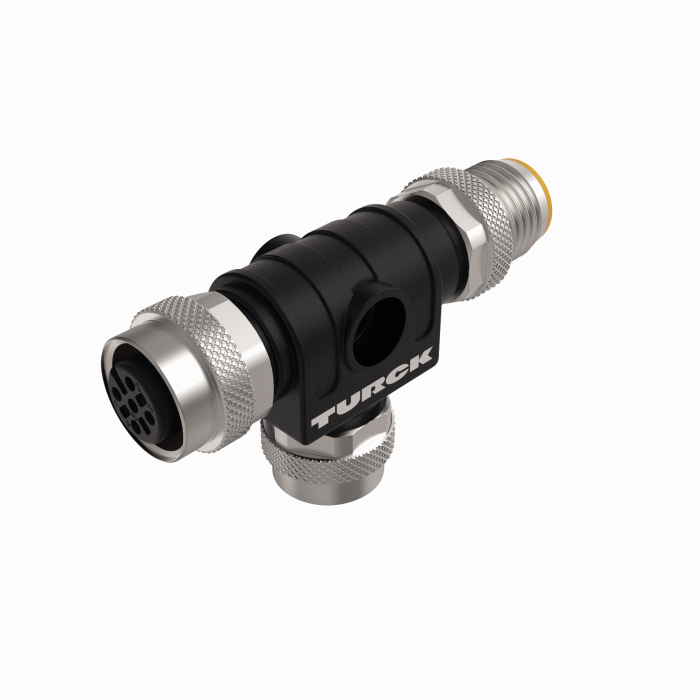

VT2-FKM5-FKM5-FSM5
Divisor T para construir uma topologia de linha RFID |
6930573 |
|

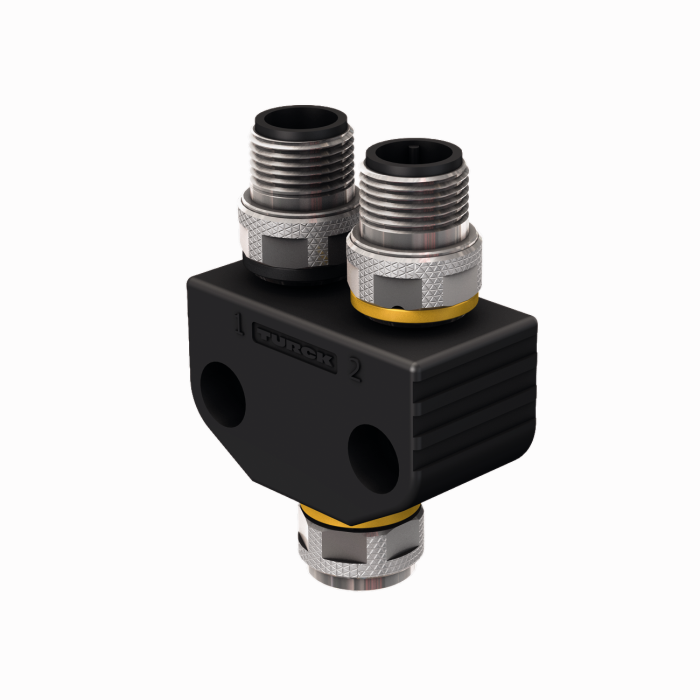

VB2-FKM5-FSM5.205-FSM5.305/S2550
Divisor T para fonte de alimentação repetida para a topologia da linha de barramento RFID |
6936821 |
|

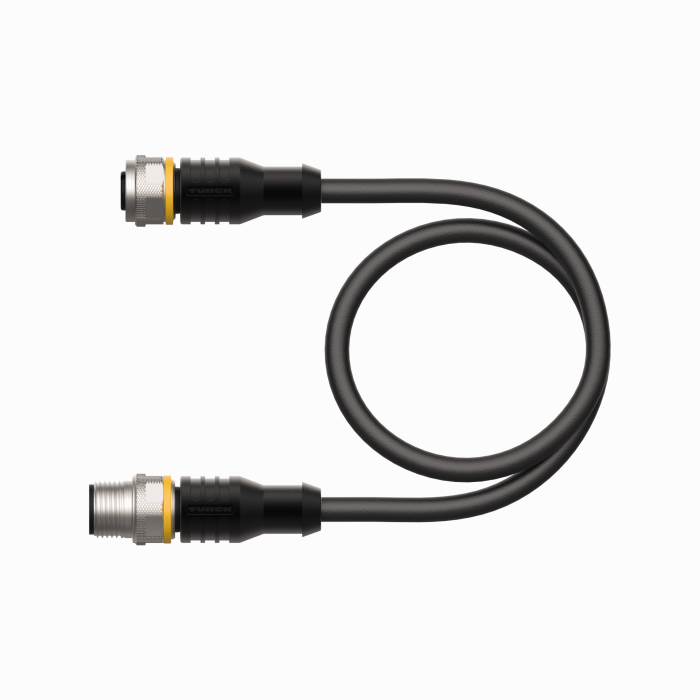

RK4.5T-2-RS4.5T/S2503
Cabo BL ident, conector fêmea M12, reto para conector M12, reto, comprimento do cabo: 2 m, material do revestimento: PUR, preto |
7030331 |
