Produto IMX12-DI01-2S-2T-0/24VDC
Isolating switching amplifier
2 canais
Número do pedido: 7580020- 2 saídas transistorizadas (≤ 10 kHz)
- Comutável: 2 canais ou duplicação de sinal
- Modo de saída ajustável (modo NA/NF)
- Circuitos de entrada monitorados relativamente a ruptura de fio/curto-circuito (comutável ON/OFF)
- Isolamento galvânico completo
- Entrada com proteção contra inversão de polaridade
- Terminais de parafuso amovíveis
- ATEX, IECEx, NEPSI, cUL, cFM, INMETRO, Kosha, TIIS, DNV, GL
- Uso em Zona 2
- SIL 2
Dados gerais
| EAN | 4047101310597 |
| eCl@ss-Code (V5.1.4): | 27210121 -/- Amplificador de comutação isoladora |
| Número da tarifa aduaneira | 85437090990 |
| País de origem | DE |
| Peso | 160 g |
Dados técnicos
| Tipo de sinal | Entrada digital |
| Device type | Amplificadores de comutação isoladora |
| Versão Ex | sim |
| Aprovações | ATEX |
| Segurança funcional (SIL/PL) | SIL2 |
| Tensão nominal | 24 VCC |
| Number of channels | 2 |
| Saída digital | Saída do transistor |
| Conexão elétrica | Terminais aparafusados removíveis, 2 pinos |
| Grau de proteção | IP20 |
| Série do produto | IM(X)12 |
Data Sheets
| German | 228 KB |
| English | 224 KB |
| French | 226 KB |
| Spanish | 227 KB |
| Czech | 227 KB |
| Dutch | 223 KB |
| Romanian | 224 KB |
| Russian | 258 KB |
| Polish | 227 KB |
| Chinese | 292 KB |
| Turkish | 226 KB |
Aprovação
| TÜV 14 ATEX 147004 X | 435 KB |
| CFMus- 0015X | 644 KB |
| IECEx - TUN 14.0040X | 1363 KB |
| UL - IS-1.315 | 486 KB |
| NEPSI - GYJ15.1216 IMX12-DI | 1088 KB |
| Kosha - 16-AV4BO-0199X | 657 KB |
Arquivo CAD
Catálogo de produtos
Declaração de Conformidade da EU
EPLAN P8 elétrico
Folheto de tecnologia
Guia de início rápido
Manual de segurança
Panfleto de produtos
Acessórios de montagem
|

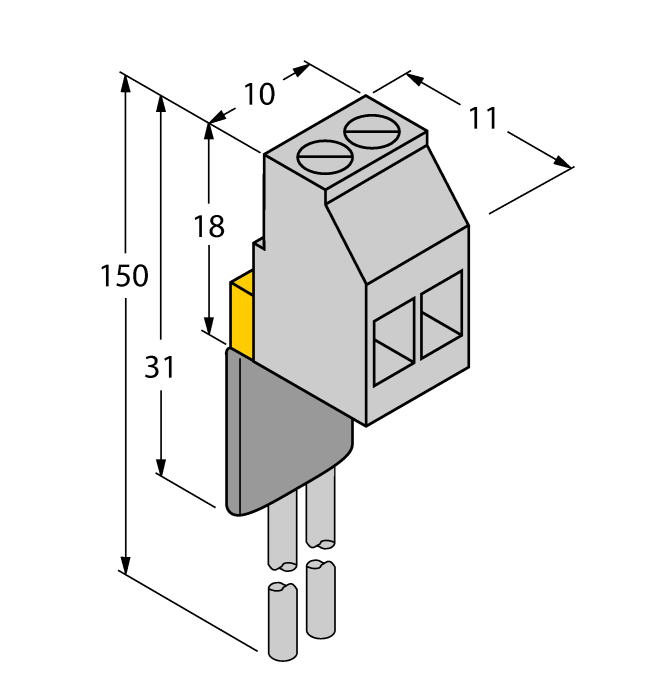

WM1 WIDERSTANDSMODUL
O módulo de resistência cumpre os requisitos para monitoramento de linha entre um contato mecânico e um processador de sinal TURCK. O circuito de entrada do processador de sinal é concebido para sensores de acordo com a norma EN60947-5-6 (NAMUR) e está equipado com uma função de verificação de ruptura de fios e de curto-circuito. |
0912101 |
