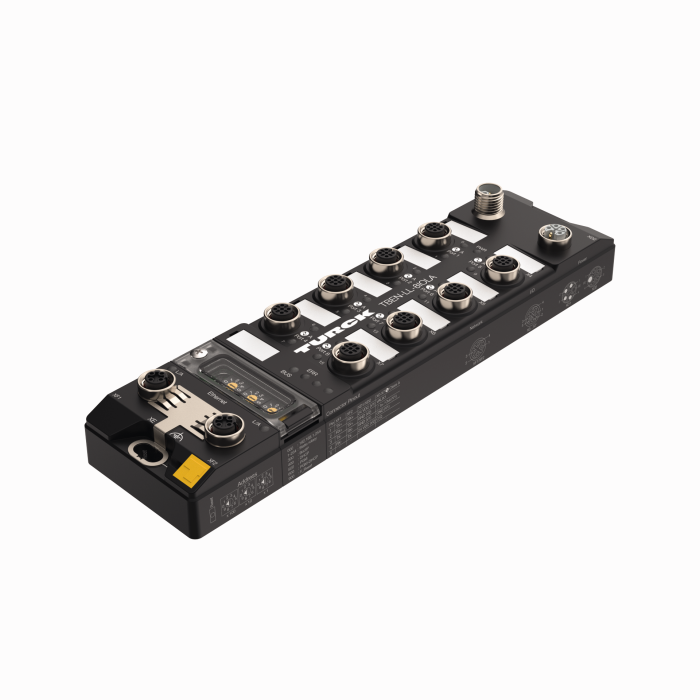

Produto TBEN-LL-8IOL
Módulo E/S multiprotocolo compacto para Ethernet
8 canais IO-Link master
4 canais digitais universais PNP, 2 A, diagnóstico de canal
Número do pedido: 100003910- Dispositivo PROFINET, dispositivo Ethernet/IP, servidor Modbus TCP, CC-Link IE campo básico
- Interruptor Ethernet integrado
- Compatível com 10 Mbps/100 Mbps
- 2 × M12, 4 pinos, código D, conexão fieldbus Ethernet
- Redundância do sistema PROFINET S2
- Carcaça reforçada de fibra de vidro
- Testada contra choques e vibrações
- Sistema eletrônico com módulos totalmente encapsulados
- Graus de proteção IP65, IP67, IP69K
- Conector macho M12, 5 pinos, código L, para alimentação de energia
- Grupos de tensão isolados galvanicamente, compatíveis com segurança passiva
- ATEX Zona 2/22
- CCC-Ex
- Portas M12 para IO-Link Master, 5 pinos
- Portas IO-Link Master de Classe A e Classe B
- IO-Link Protocolo 1.1
- ARGEE Programável
Dados gerais
| EAN | 4047101667905 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Módulo I/O digital (periferia) |
| Número da tarifa aduaneira | 85176200000 |
| País de origem | DE |
| Peso | 582 g |
Dados técnicos
| Protocolo de rede | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Campo Básico |
| Tipo de sinal | IO-Link, Saída digital, Entrada/saída digital, Entrada digital |
| Tecnologia de conexão | M12 |
| Tipo de dispositivo | Módulo de E/S, Estação compacta, Controlador Lógico de Campo (ARGEE) |
| Taxa de transmissão de fieldbus | 10/100 Mbps |
| Tecnologia de conexão de fieldbus | 2 x M12, 4 pinos, codificação D |
| Temperatura ambiente | -40…+70 °C |
| Grau de proteção | IP65/IP67/IP69K |
| Homologações | ATEX Zona 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 424 KB |
| English | 422 KB |
| French | 423 KB |
| Spanish | 408 KB |
| Czech | 424 KB |
| Dutch | 422 KB |
| Romanian | 422 KB |
| Russian | 288 KB |
| Polish | 425 KB |
| Chinese | 512 KB |
| Turkish | 423 KB |
Aprovação
Arquivo de configuração
| Arquivos EDS e arquivos de catálogo | 11329 KB |
| Arquivos GSDML | 2153 KB |
| Ferramenta de configuração e integração de AOIs IO-Link | 2564 KB |
| Arquivos CSPP CC-Link | 296 KB |
Catálogo Geral
Declaração do fabricante
Folheto de tecnologia
Instruções de uso
Manual
Panfleto de produtos
Software
Visão geral do produto
Acessórios de montagem
|
TB-SG-L
Estrutura protetora para módulos de E/S em bloco TBEN-L e TBIL-M para uso na Zona ATEX 2/22 |
100014865 |
Acessórios de conectividade
|

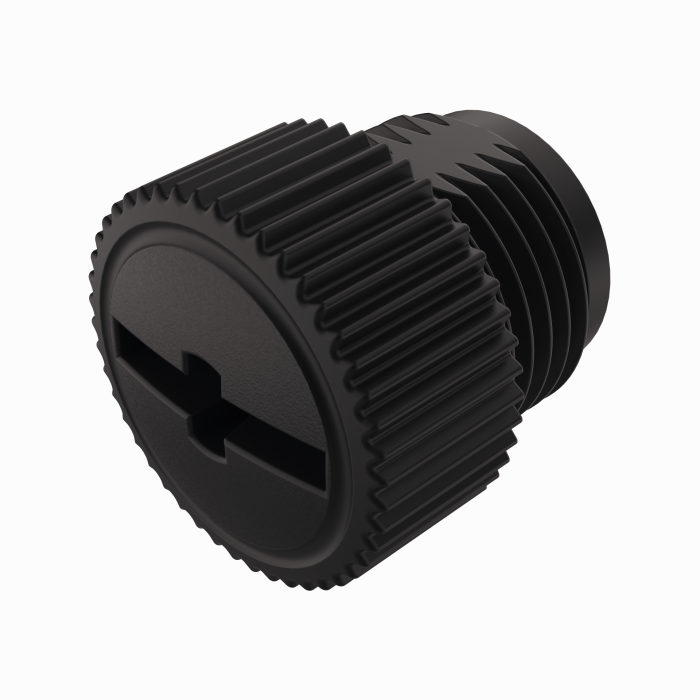

VS-M12-PWR
Plugues para conectores fêmea M12 |
100034822 |
