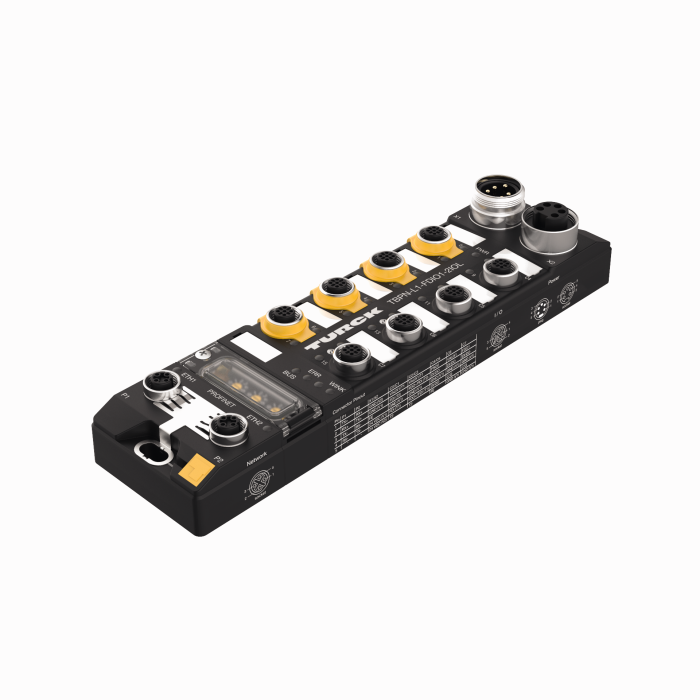

Produto TBPN-L1-FDIO1-2IOL
Módulo do Bloco E/S compacto PROFIsafe / PROFINET
Entradas e Saídas Digitais Seguras, Canais Digitais Universais Padrão, Portas forma Mestre IO-Link
Número do pedido: 6814053- PROFINET escravo
- Interruptor integrado à Ethernet
- Compatível com 100 Mbps
- 2 x conexões Ethernet-barramento M12, 4 pinos, codificação D
- Carcaça reforçada de fibra de vidro
- Testada contra choques e vibrações
- Sistema eletrônico com módulos totalmente encapsulados
- Graus de proteção IP65, IP67, IP69K
- 5 pinos, conector macho de 7/8" para fonte de alimentação
- ATEX Zona 2/22
- Entradas SIL3 digitais seguras
- Dois canais SIL3 digitais seguros como IDE ou FDO (PP, PM)
- Quatro canais SIL3 FDI digitais seguros
- 2 IO-Link Master V1.1 slots
Dados gerais
EAN | 4047101354010 |
eCl@ss-Code (V5.1.4): | 27250302 -/- Módulo I/O digital (periferia) |
Número da tarifa aduaneira | 85176200000 |
País de origem | DE |
Peso | 640 g |
Dados técnicos
Protocolo de rede | PROFIsafe via PROFINET |
Tipo de sinal | Entradas à prova de falhas, Entradas e saídas à prova de falhas, Entrada/saída digital, IO-Link |
Tecnologia de conexão | M12 |
Tipo de dispositivo | Módulo de E/S, Estação compacta |
Taxa de transmissão de fieldbus | 100 Mbps |
Tecnologia de conexão de fieldbus | 2 x M12, 4 pinos, codificação D |
Temperatura ambiente | -40…+70 °C |
Grau de proteção | IP65/IP67/IP69K |
Homologações | ATEX Zona 2/22, cULus |
